申请号: 201720456567.9

申请日: 2017.04.27

申请人: 林耸海

发明人: 林耸海

       摘要：

       本实用新型公开了一种具有震动功能的金刚石清洗装置，包括外箱，其所述外箱内壁的底部固定连接有第一电机，所述第一电机的输出轴固定连接有皮带轮，所述皮带轮通过皮带传动连接有旋转轮，所述旋转轮的表面固定连接有凸轮，所述凸轮的顶部设置有底盘，所述底盘的顶部固定连接有导杆，所述外箱内壁的底部且位于第一电机两侧的位置固定连接有支撑柱，本实用新型涉及金刚石清洗技术领域。该具有震动功能的金刚石清洗装置，实现了自动清洗的可视化，同时也避免了水和金刚石的溅出，达到了可自动清洗的目的，保护了人身安全，避免了谁的浪费，清洗更彻底，效率更高，节省了人力和时间，节约了水资源，降低了成本。

       主权利要求:

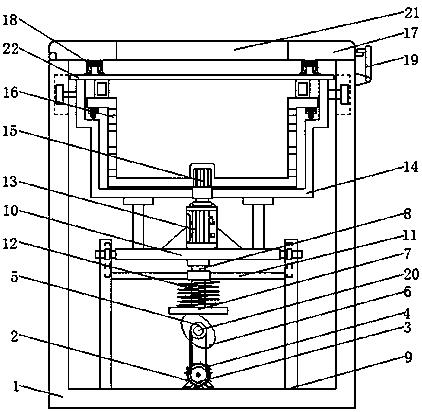

       一种具有震动功能的金刚石清洗装置，包括外箱（1），其特征在于：所述外箱（1）内壁的底部固定连接有第一电机（2），所述第一电机（2）的输出轴固定连接有皮带轮（3），所述皮带轮（3）通过皮带（4）传动连接有旋转轮（5），所述旋转轮（5）的表面固定连接有凸轮（6），所述凸轮（6）的顶部设置有底盘（7），所述底盘（7）的顶部固定连接有导杆（8），所述外箱（1）内壁的底部且位于第一电机（2）两侧的位置固定连接有支撑柱（9），两个所述支撑柱（9）相对一侧的顶端滑动连接有底板（10），所述支撑柱（9）顶端的一侧且位于底板（10）和底盘（7）之间的位置固定连接有隔板（11），所述隔板（11）的底部和底盘（7）的顶部之间且位于导杆（8）的表面固定连接有震动弹簧（12），所述底板（10）的顶部固定连接有第二电机（13），所述底板（10）的顶部通过支撑杆固定连接有水槽（14），所述水槽（14）的顶部两侧均与外箱（1）的内壁滑动连接，所述第二电机（13）的输出轴贯穿水槽（14）的底部且第二电机（13）的输出轴位于水槽（14）内部的一端固定连接有十字轴（15），所述十字轴（15）的表面活动连接有清洗装置（16），所述外箱（1）的顶部通过合页转动连接有箱盖（17），所述箱盖（17）的底部两侧均固定连接有压紧装置（18），所述清洗装置（16）包括外框（161），所述外框（161）的底部开设有与十字轴（15）相配适的十字凹槽（162），所述外框（161）的表面开设有排水孔（163），并且外框（161）的顶部固定连接有把手（164），所述外框（161）顶部的两侧均固定连接有滚轮（165），所述压紧装置（18）包括压力板（181），所述压力板（181）的顶部固定连接有活动块（182），所述活动块（182）的顶部设置有弹簧套（183），并且弹簧套（183）的顶部与箱盖（17）固定连接，所述弹簧套（183）的内部固定连接有弹簧（184），所述弹簧（184）的底部与活动块（182）的顶部固定连接。
