申请号: 201721458962.7
申请日: 2017.11.04
申请人: 浙江省化工工程地质勘察院
发明人: 陈军弟
摘要:
本实用新型公开了一种气举反循环金刚石钻头,旨在解决现有钻头在气举反循环过程中排渣能力较低的问题,其技术方案要点是:一种气举反循环金刚石钻头,包括与钻杆连接的连接部、与连接部固定连接的冠头部,所述冠头部包括柱状的牙掌;所述连接部包括固定在牙掌底面的限位条,所设限位条远离牙掌的一端设有卡槽;所述钻杆底部设有与之对应的限位槽,限位条抵接于限位槽内壁,限位槽内设有卡接机构,所述卡接机构包括收纳槽、封闭收纳槽的挡板、开设在挡板中心的缺口、一端固定在收纳槽内壁的弹簧、连接在所述弹簧另一端且抵接于收纳槽侧壁的卡球。本实用新型通过改变钻头与钻杆的连接方式增强排渣能力。
主权利要求:

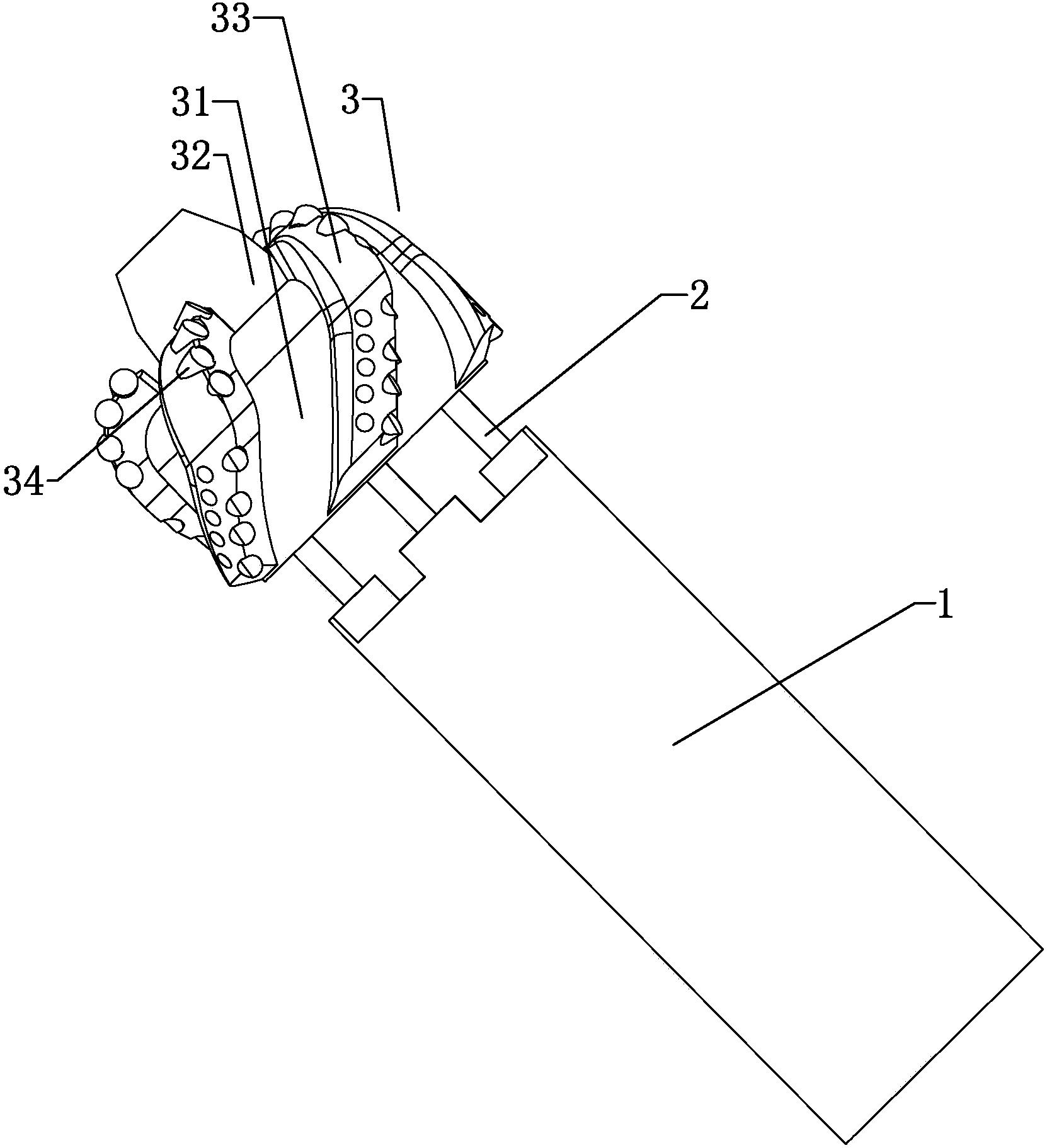

一种气举反循环金刚石钻头,包括用于连接钻杆(1)的连接部(2)、与连接部(2)固定连接的冠头部(3),其特征在于:所述冠头部(3)包括柱状的牙掌(31)、螺旋分布并固定在牙掌(31)周壁的牙轮(33)、固定在牙掌(31)远离连接部(2)一面的钻刀(32);所述连接部(2)包括固定在牙掌(31)底面的限位条(21),所设限位条(21)沿牙掌(31)轴线方向延伸并在远离牙掌(31)的一端设有卡槽;所述钻杆(1)底端设有与限位条(21)配合的限位槽(11),限位条(21)抵接于限位槽(11)内壁,限位槽(11)内设有卡接机构(4),所述卡接机构(4)包括设于限位槽(11)内壁且截面为圆形的收纳槽(41)、封闭收纳槽(41)的挡板(43)、开设在挡板(43)中心的缺口(44)、一端固定在收纳槽(41)内壁的抵紧弹簧(46)、连接在所述抵紧弹簧(46)另一端且抵接于收纳槽(41)侧壁的卡球(42),所述缺口(44)与卡槽(45)的开口直径相同,所述抵紧弹簧(46)处于压缩状态且弹力方向朝向缺口(44),所述卡球(42)直径大于缺口(44)。
