申请号: 201721487152.4

申请日: 2017.11.09

申请人: 华晶精密制造股份有限公司

发明人: 任陆军; 王英华; 刘永奇; 张建华; 叶长青; 候相合; 张梦冉; 马瑞涛

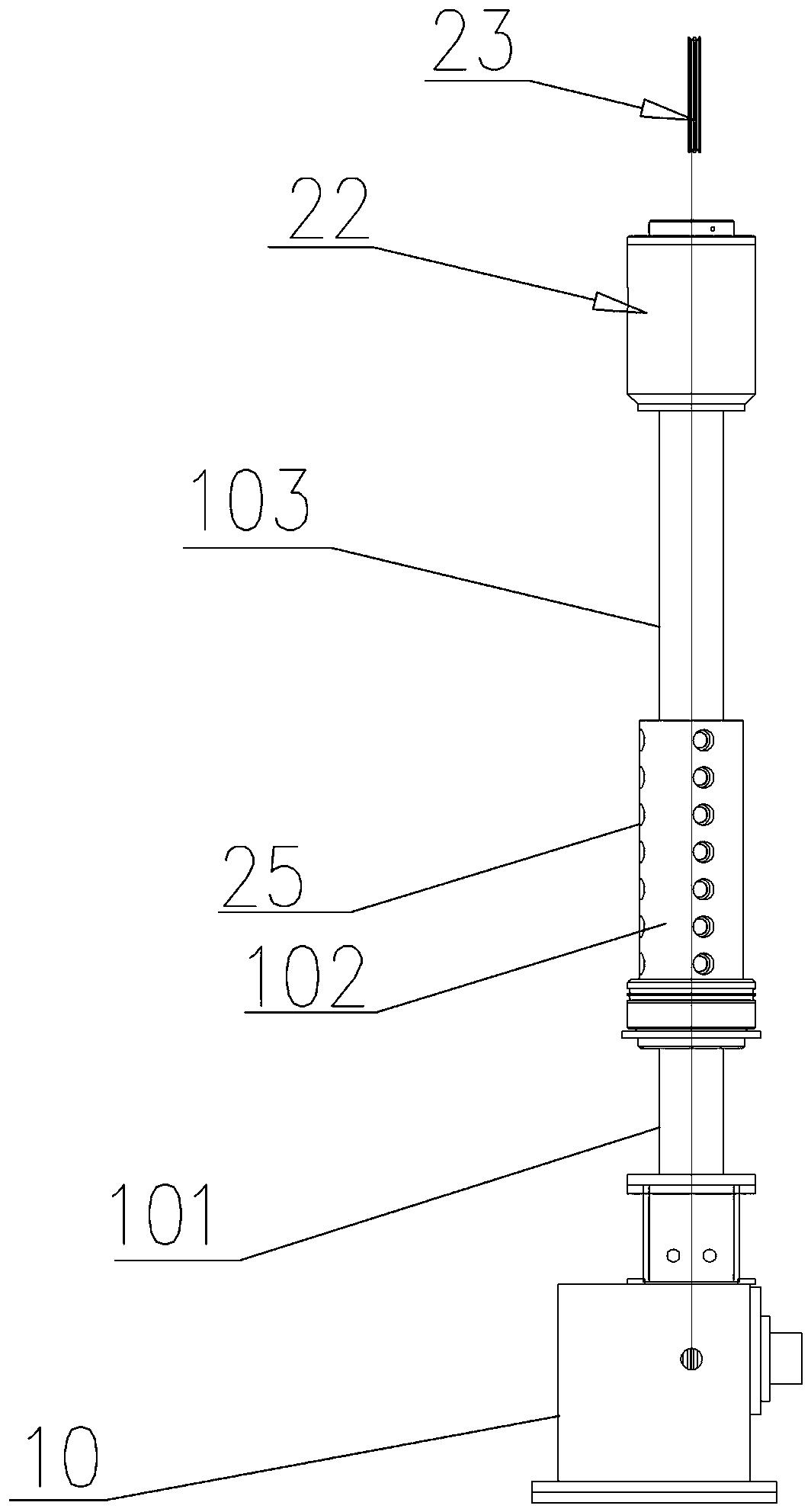

       摘要：

       一种单线生产金刚石切割线设备用立式悬浮上砂装置，包括电源和积液箱，积液箱通过支撑座连接单线上砂单元，单线上砂单元包括上砂管，上砂管的底部开设回流孔，支撑座的内部开设与回流孔连通的回流孔通道，回流孔通道的出口端与积液箱连通；支撑座内沿回流孔通道的周围均布三个孔道，孔道内设置装有镍球的阳极管，阳极管的上端向上伸入上砂管，下端通过锁紧螺母固定在支撑座底部，三根阳极管与锁紧螺母之间依次设置一导电板，该导电板的底部一端连接导电线接头，该导电线接头通过阳极引出线与电源的阳极连接。采用本装置可解决金刚石切割线原线上砂难、上砂分布均匀性差以及生产速度慢等问题。

       主权利要求:

       一种单线生产金刚石切割线设备用立式悬浮上砂装置，其特征在于，包括电源和积液箱，积液箱上方通过支撑座连接单线上砂单元，所述单线上砂单元包括上砂管，上砂管内装上砂镀液，上砂镀液中均匀分布表面镀有镍导电层的金刚石颗粒，上砂管内自下而上穿设待镀金刚石切割线，待镀金刚石切割线的端部通过导电轮与电源的阴极连接，上砂管的底部开设回流孔，支撑座的内部开设与回流孔连通的回流孔通道，回流孔通道的出口端与积液箱连通；所述支撑座内沿回流孔通道的周围均布三个孔道，孔道内设置装有镍球的阳极管，阳极管的上端向上伸入上砂管，下端通过锁紧螺母固定在支撑座底部，三根阳极管与锁紧螺母之间依次设置一导电板，该导电板的底部一端连接导电线接头，该导电线接头通过阳极引出线与电源的阳极连接。
