申请号: 201721055776.9

申请日: 2017.08.23

申请人: 佛山市至开金刚石工具有限公司

发明人: 杨洪刚

       摘要：

       本实用新型公开了一种防护罩伸缩式金刚石磨具，包括圆柱形的磨具安装转轴和套装在所述磨具安装转轴上的转轴安装套管，所述转轴安装套管套装在所述磨具安装转轴上，且所述转轴安装套管的外侧设置有磨具作业防护罩，所述磨具作业防护罩包括防护罩本体和防护罩套管，所述防护罩本体固定设置于所述防护罩套管外侧，所述防护罩套管套装在所述转轴安装套管上，且所述防护罩套管上沿径向设置有防护罩定位销，所述转轴安装套管的外侧面设置有配合所述防护罩定位销的防护罩定位孔。本实用新型能够在手持式磨削设备不使用时，便捷地保护金刚石磨具的径向边缘不受外力作用，且可以提高手持式磨削设备的使用安全性。

       主权利要求:

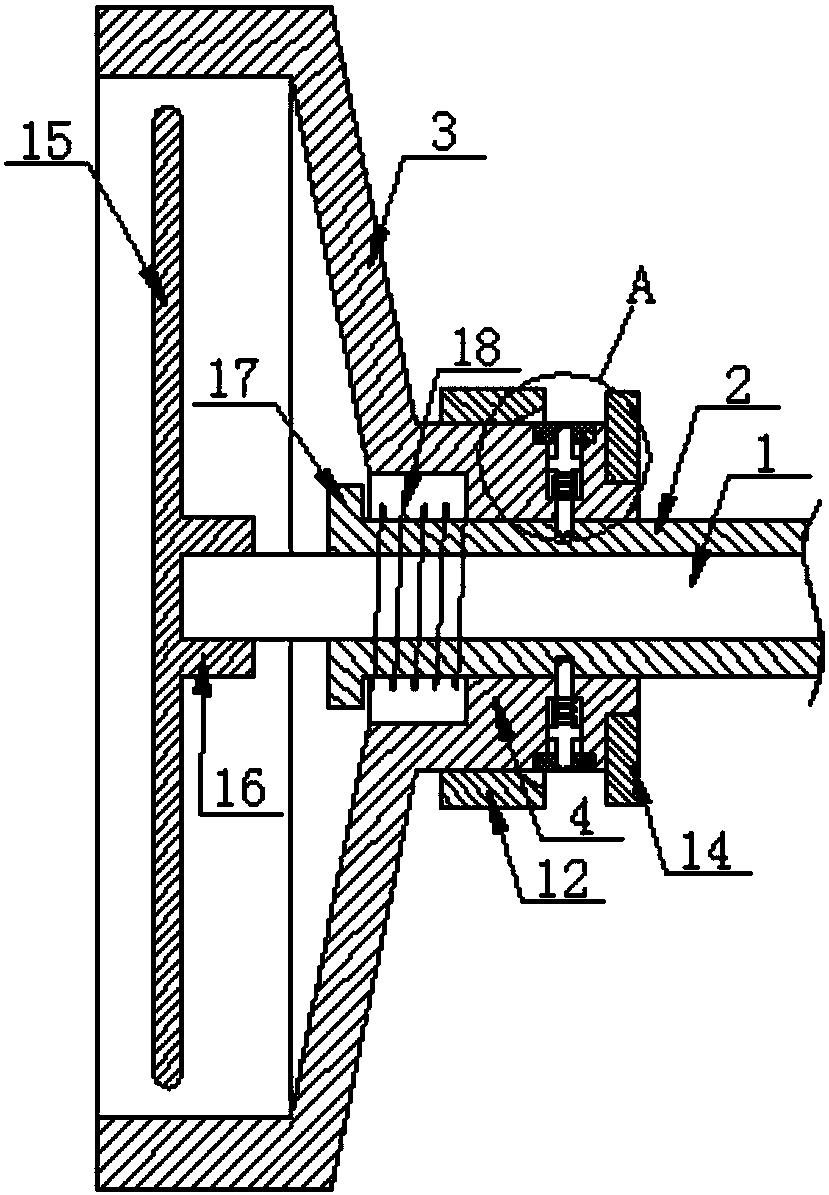

       一种防护罩伸缩式金刚石磨具，其特征在于：包括圆柱形的磨具安装转轴(1)和套装在所述磨具安装转轴(1)上的转轴安装套管(2)，所述转轴安装套管(2)套装在所述磨具安装转轴(1)上，且所述转轴安装套管(2)的外侧设置有磨具作业防护罩，所述磨具作业防护罩包括防护罩本体(3)和防护罩套管(4)，所述防护罩本体(3)固定设置于所述防护罩套管(4)外侧，所述防护罩套管(4)套装在所述转轴安装套管(2)上，且所述防护罩套管(4)上沿径向设置有防护罩定位销(5)，所述转轴安装套管(2)的外侧面设置有配合所述防护罩定位销(5)的防护罩定位孔(6)。
