申请号: 201720425739.6

申请日: 2017.04.21

申请人: 石家庄润德旗舰工贸有限公司

发明人: 刘建明

       摘要：

       本实用新型包括圆盘状载体、均匀设置在载体外缘的均匀设置的切磨块以及位于中心的安装孔，相邻所述的切磨块形成排粉槽；所述安装孔与切磨块之间设置有变形区，所述变形区均匀设置有褶皱槽，所述褶皱槽由安装孔向载体外缘延伸，位于锯片载体同一面相邻的褶皱槽形成隆起棱，所述隆起棱与另一面的褶皱槽相对应；本技术方案在不增加锯片重量的情况下可以增加锯片的强度，这样可以将锯片的切磨块厚度变薄，从而可以又薄强度也保证，这样就提高了锯片的转速完全解决釉面板材现场切割的要求，在施工现场的手持工具不更换的情况下可以切出完美的板材。这样人工板材的应用得到更大的应用，加快施工速度，提高加工质量。

       主权利要求:

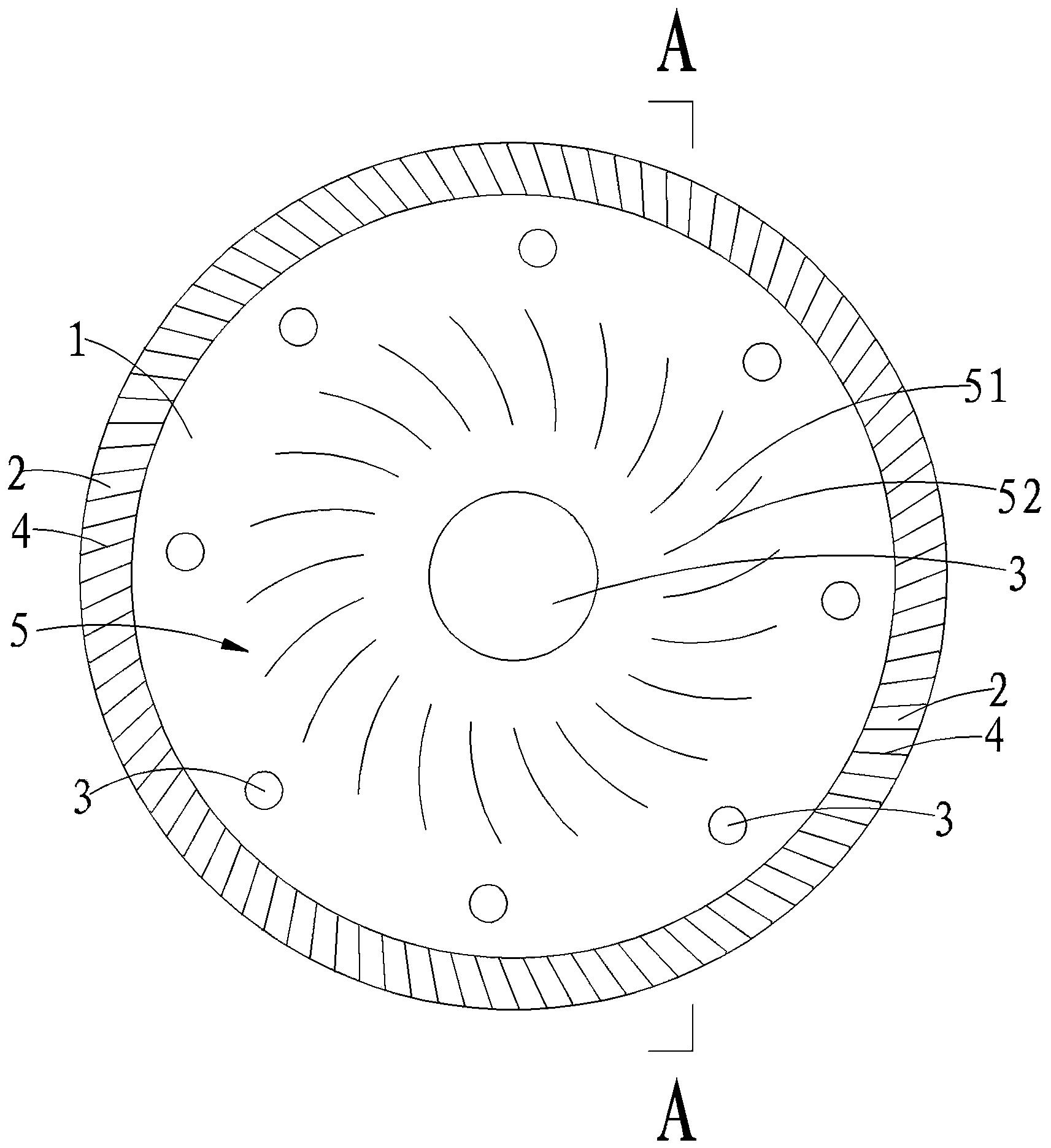

       一种超薄金刚石锯片，其包括圆盘状载体（1）、多个均匀设置在载体（1）外缘且均匀分布的切磨块（2）以及位于中心的安装孔（3），相邻所述的切磨块（2）之间形成排粉槽（4）；其特征在于：所述安装孔（3）与切磨块（2）之间设置有变形区（5），所述变形区（5）均匀设置有褶皱槽（51），所述褶皱槽（51）由安装孔（3）向载体（1）外缘延伸，位于锯片载体（1）同一面相邻的褶皱槽（51）之间形成隆起棱（52），所述隆起棱（52）与另一面的褶皱槽（51）位置相对应。
