申请号: 201720844688.0

申请日: 2017.07.13

申请人: 青岛新韩金刚石工业有限公司

发明人: 李斌; 朴海成; 张亭涛

       摘要：

       本实用新型提供一种硬化钢用PCBN刀片，包括刀片本体，断屑槽，固定槽，加强垫片，切削刃和固定孔，所述的断屑槽位于刀片本体的上表面边缘且平行于切削刃；所述的断屑槽包括粗加工断屑槽和精加工断屑槽；所述的固定槽位于刀片本体的中心；所述的加强垫片位于刀片本体的中心；所述的切削刃位于刀片本体的边缘；所述的固定孔位于刀片本体的中心。本实用新型断屑槽，固定槽，加强垫片的设置，结构简单，有利于在切削产生振动时，刀片不会飞出和偏转，提高了生产时的安全性和工件的表面加工质量，便于市场推广和应用。

       主权利要求:

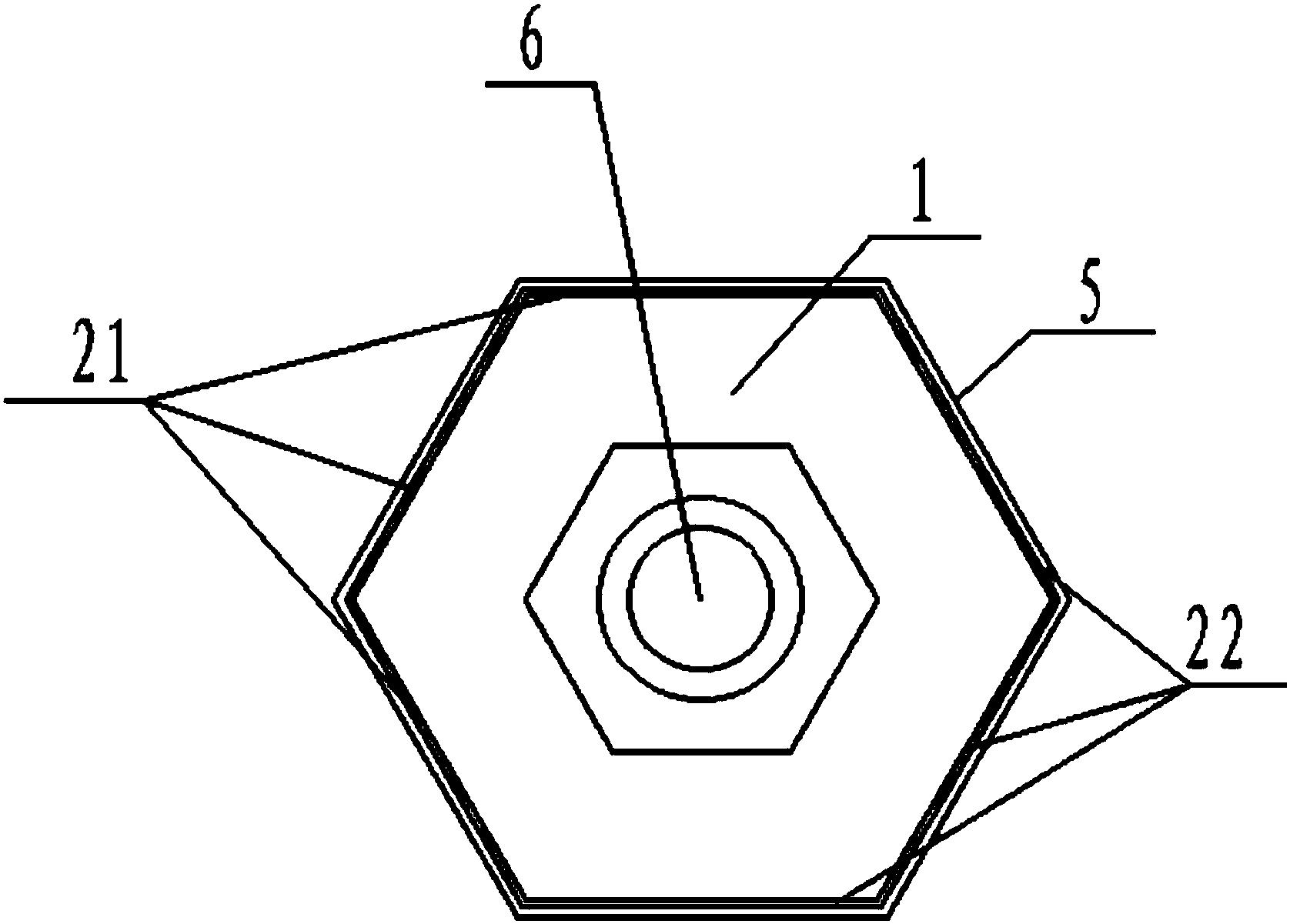

       一种硬化钢用PCBN刀片，其特征在于：包括刀片本体(1)，断屑槽(2)，固定槽(3)，加强垫片(4)，切削刃(5)和固定孔(6)，所述的断屑槽(2)位于刀片本体(1)的上表面边缘且平行于切削刃(5)；所述的固定槽(3)位于刀片本体(1)的中心；所述的加强垫片(4)位于刀片本体(1)的中心；所述的切削刃(5)位于刀片本体(1)的边缘；所述的固定孔(6)位于刀片本体(1)的中心。
