申请号: 201721192257.7

申请日: 2017.09.14

申请人: 湖北省华建石材股份有限公司

发明人: 李龙才

       摘要：

       本实用新型涉及一种金刚石锯片，其包括基盘和切割件，切割件包括多个切割分片，切割分片包括连接板和多个刀片，连接板的内侧设有环形槽，基盘上设有凸筋；环形槽内设有多个齿槽，凸筋上设有多个齿突；凸筋上设有第一连接孔，连接板上设有第二连接孔。本实用新型将金刚石锯片分成基盘和切割件两部分，且切割件包括有多个切割分片，当金刚石锯片高速运转造成切割分片破损时，可只对破损的切割分片进行替换，降低替换成本；组装时，切割分片与基盘之间可首先经齿槽和齿突进行定位，然后再经穿设于第一连接孔和第二连接孔内的螺栓进行固定，结构简单，拆装方便；同时齿槽和齿突的设置可避免切割分片在运转过程中挪动。

       主权利要求:

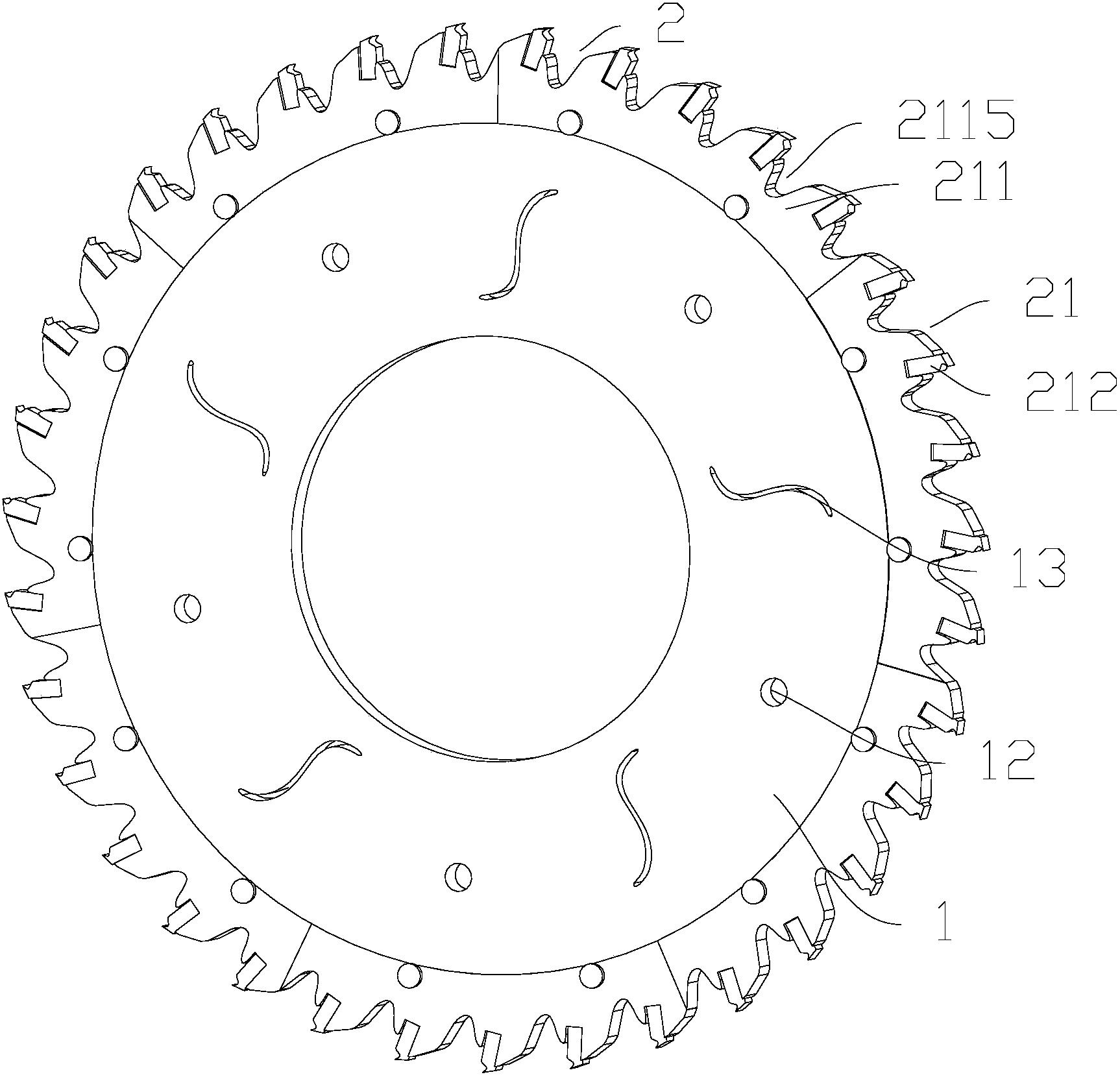

       一种金刚石锯片，其特征在于：包括基盘(1)和设置于所述基盘(1)外周的切割件(2)，所述切割件(2)包括多个切割分片(21)，每个所述切割分片(21)均包括连接板(211)和多个刀片(212)，所述连接板(211)呈扇环形结构，多个所述刀片(212)设置于所述连接板(211)的外侧；所述连接板(211)的内侧设有环形槽(2111)，所述基盘(1)上设有与所述环形槽(2111)相匹配的凸筋(11)；所述环形槽(2111)内设有多个齿槽(2112)，所述凸筋(11)上设有与所述齿槽(2112)相匹配的多个齿突(111)；所述凸筋(11)上设有第一连接孔(112)，所述连接板(211)上设有与所述第一连接孔(112)相对应的第二连接孔(2113)。
