申请号: 201720677017.X

申请日: 2017.06.12

申请人: 津上精密机床（浙江）有限公司

发明人: 唐东雷

       摘要：

       本实用新型公开了一种金刚石修整台座，旨在解决金刚笔位置调整精度低的问题，其技术方案要点是：一种金刚石修整台座，包括金刚笔，还包括砂轮，所述金刚笔与砂轮轴线等高并且金刚笔端部与砂轮相抵触，还包括滑道，所述滑道滑动连接有滑块，所述滑块固定连接有安装座，所述安装座呈杆状设置，并且所述金刚笔固定连接于所述安装座顶端，还包括支架，所述支架与所述滑块之间设置有用于驱动滑块移动的驱动装置。本实用新型的一种金刚石修整台座，金刚笔位置的调整更精确，修整效果更好。

       主权利要求:

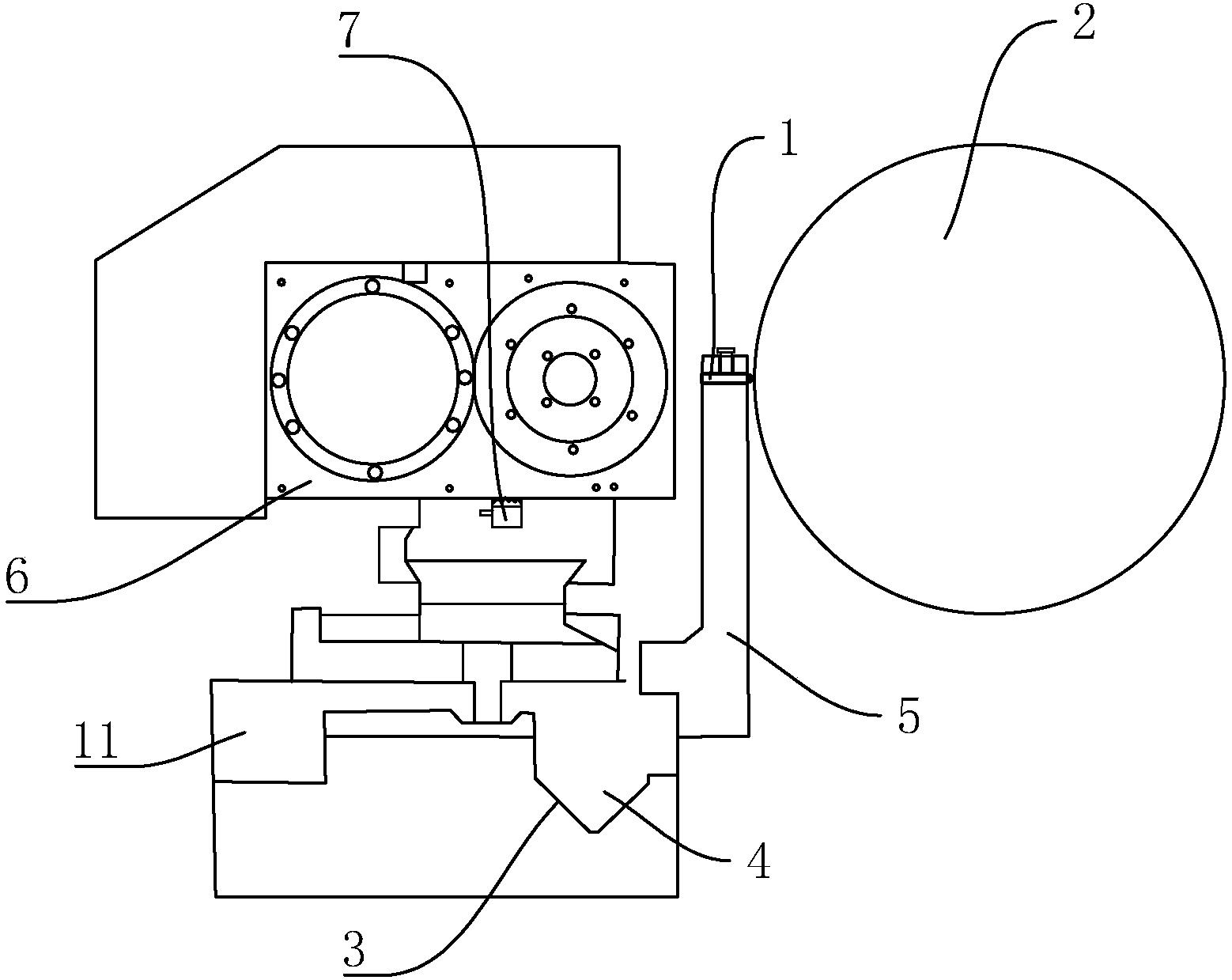

       一种金刚石修整台座，包括金刚笔(1)，还包括砂轮(2)，所述金刚笔(1)与砂轮(2)轴线等高并且金刚笔(1)端部与砂轮(2)相抵触，其特征在于：还包括滑道(3)，所述滑道(3)滑动连接有滑块(4)，所述滑块(4)固定连接有安装座(5)，所述安装座(5)呈杆状设置，并且所述金刚笔(1)固定连接于所述安装座(5)顶端，还包括支架(6)，所述支架(6)与所述滑块(4)之间设置有用于驱动滑块(4)移动的驱动装置(7)。
