申请号: 201720845143.1

申请日: 2017.07.13

申请人: 青岛新韩金刚石工业有限公司

发明人: 张亭涛; 李斌; 朴海成

       摘要：

       本实用新型提供一种花岗岩切割专用激光焊接锯片，包括安装中心孔，基体，排屑冷却孔，花齿，排屑槽，工作层，过渡层和消音线，所述的安装中心孔位于基体的正中心；所述的排屑冷却孔均匀的分布于基体上；所述的花齿位于基体的外沿；所述的排屑槽位于两花齿之间；所述的工作层为花齿的外沿；所述的过渡层位于基体和工作层之间；所述的消音线均匀的分布于基体上。本实用新型的设置，解决现有金刚石锯片发生刀头飞崩伤人、崩边、掉角、留尾巴、噪声大及散热效果不佳的问题。

       权利要求:

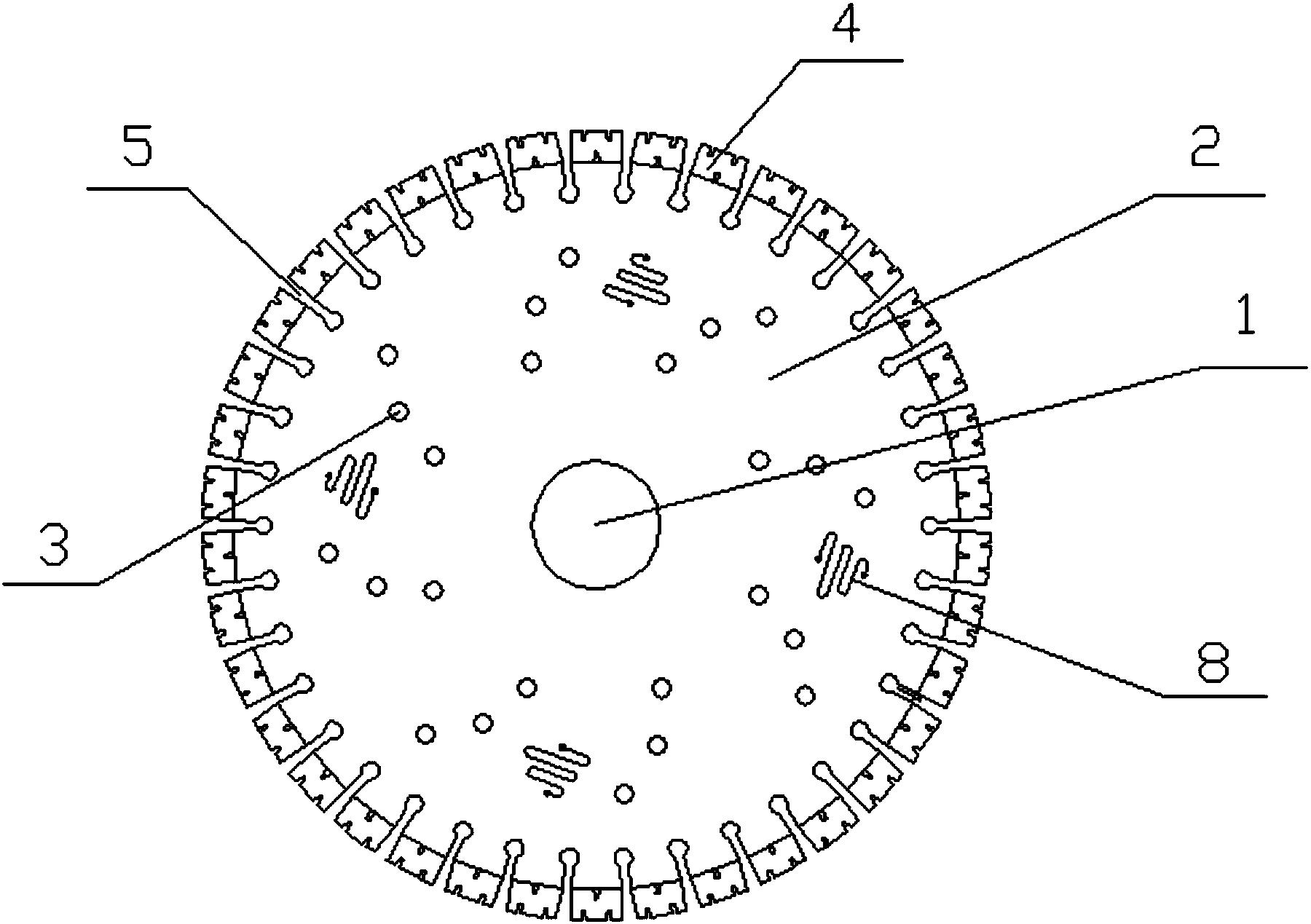

       一种花岗岩切割专用激光焊接锯片，其特征在于，包括安装中心孔(1)，基体(2)，排屑冷却孔(3)，花齿(4)，排屑槽(5)，工作层(6)，过渡层(7)和消音线(8)，所述的安装中心孔(1)位于基体(2)的正中心；所述的排屑冷却孔(3)均匀的分布于基体(2)上；所述的花齿(4)位于基体(2)的外沿；所述的排屑槽(5)位于两花齿(4)之间；所述的工作层(6)为花齿(4)的外沿；所述的过渡层(7)位于基体(2)和工作层(6)之间；所述的消音线(8)均匀的分布于基体(2)上。
