　　申请号：201620095429.8
　　申请人：广州普泰克金刚石工具有限公司
　　发明人：廖有为

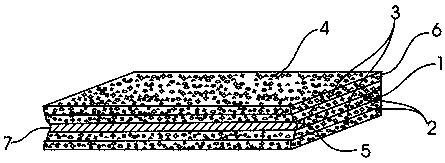

　　摘要：本实用新型提供一种锯条倾斜切割花岗岩、石英石排锯的刀头，该刀头适用了一种新型结构，通过对刀头胎体的金属粉、配料的合成硬度以及金刚石的体积浓度比不同的方式，有效解决刀头硬度和整体结构软硬程度的梯度变化，使其在切割过程中即保证了倾斜切割机械设备的硬度要求，又成功实现了排锯对花岗岩、石英石有效切割，弥补传统切割缺陷，本实用新型专利的有益效果为：真正提供了一种可实现切割切片平整且薄、效率、成材率均高、锯条倾斜切割花岗岩、石英石的刀头，而且生产成本低。 　　主权利要求：1.本实用新型涉及一种锯条倾斜切割花岗岩、石英石排锯的刀头，包括基层（1）、加强层（2）、表面层（3）、金刚石（4）、石墨芯（5）、焊接位（6）和凹槽（7），其结构特征在于：所述的基层（1）的刀头端设置有石墨芯（5），其两面相邻分别设置有加强层（2），所述的加强层（2）的两个外侧壁分别设置有表面层（3），其刀头结构的共由五层单片刀头基材构成，所述的五个单片刀头基材内都设置有金刚石（4）。
　　2.根据权利要求1所述的一种锯条倾斜切割花岗岩、石英石排锯的刀头，其特征在于：所述的石墨芯（5）设置与基层（1）的刀头端，宽度为2-3mm。
　　3.根据权利要求1所述的一种锯条倾斜切割花岗岩、石英石排锯的刀头，其特征在于：所述的石墨芯（5）的对应位置设置有焊接位（6）。
　　4.根据权利要求1所述的一种锯条倾斜切割花岗岩、石英石排锯的刀头，其特征在于：所述的刀头在使用过程中始终保持有凹槽（7）。
