申请号: 201720458047.1

申请日: 2017.04.27

申请人: 郑州沃德超硬材料有限公司

发明人: 周世杰

       摘要：

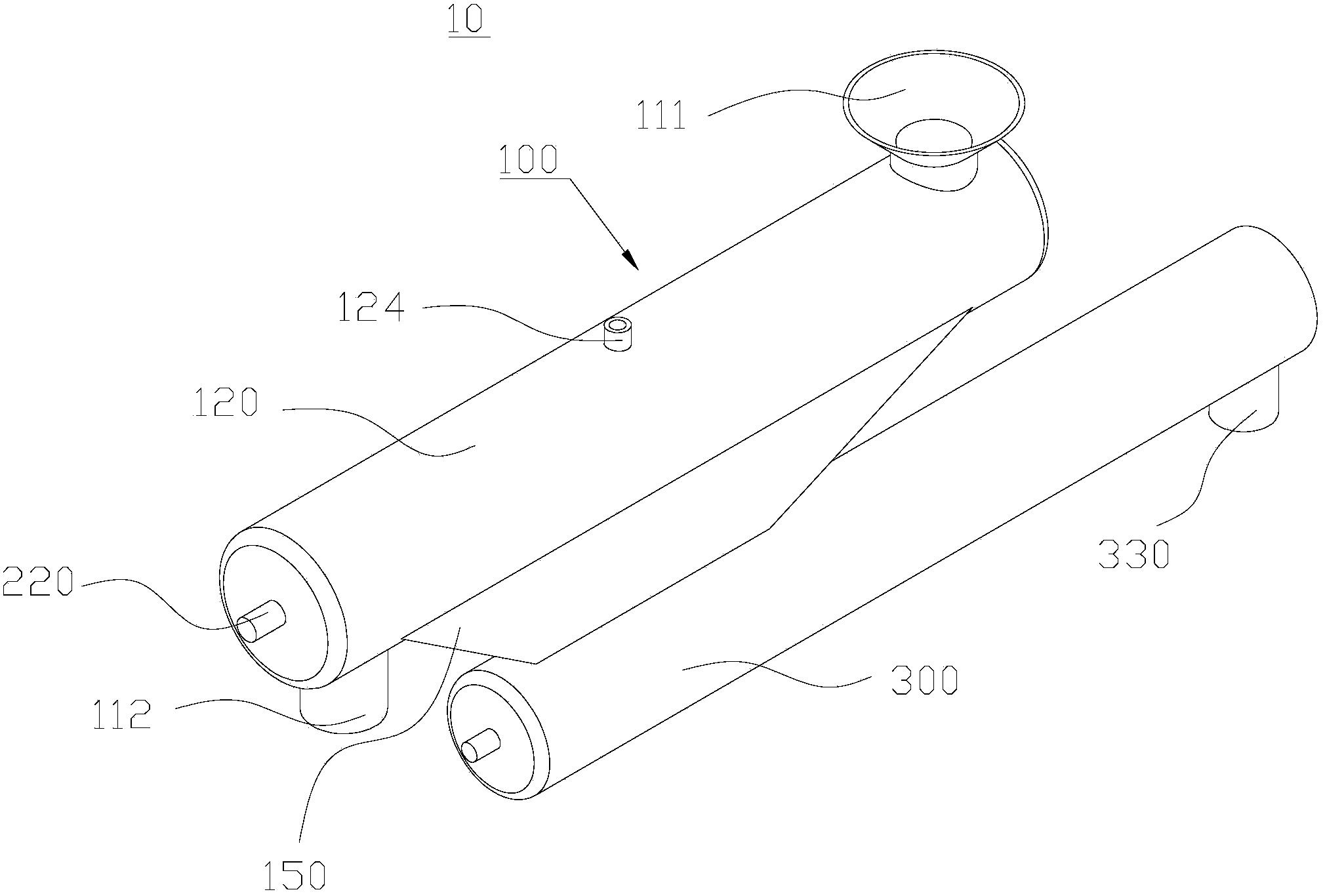

       一种分级螺旋送料设备，涉及金刚石合成领域，包括相互连通第一料筒和第二料筒，其中，第一料筒具有同轴设置的内料筒和外料筒，内料筒的筒壁上设有贯穿的筛孔。在石墨粉在内料筒内的第一料腔中螺旋推进的时候，筛孔能够对石墨粉进行筛选，粒度小的石墨粉通过筛孔进入到第二料腔，并通过物料回收口进入第三料腔。从而很好地控制合成金刚石时所用的石墨晶体粒度，将不同粒度的石墨粉体分开合成，同时得到粒度不同的金刚石晶体，得到的金刚石晶体的粒度分布更均匀。一种金刚石合成设备。其能够在输送石墨粉体的同时，对石墨晶体的粒度进行筛选，并将不同粒度的石墨粉分别用于金刚石晶体的合成，生产效率高。

       主权利要求:

       一种分级螺旋送料设备，其特征在于，包括：送料装置，所述送料装置包括螺旋叶片和转轴，所述转轴穿过所述螺旋叶片的轴线并与所述螺旋叶片固定连接，所述螺旋叶片环绕所述转轴并沿所述转轴的轴向方向延伸；第一料筒，所述第一料筒包括同轴设置的内料筒和外料筒，所述内料筒内形成有第一料腔，所述内料筒与所述外料筒之间形成有第二料腔，所述内料筒的筒壁上设置有多个贯穿的筛孔；所述分级螺旋送料设备还包括连通至所述第一料腔的第一进料管道和第一出料管道，所述进料管道和所述出料管道分别位于所述料筒的两端，所述外料筒的筒壁上设置有物料回收口；第二料筒，所述第二料筒内形成有第三料腔，所述第三料腔的两端分别连通至第二进料管道和第二出料管道，所述第二进料管道与所述物料回收口连通；所述第一料腔和所述第三料腔内均设置有所述送料装置；所述内料筒或所述第二料筒活动套设于所述螺旋叶片的外侧，并与所述螺旋叶片同轴设置，所述螺旋叶片与所述内料筒或所述第二料筒的内壁之间形成有螺旋状的过料通道。
