申请号: 201720703038.4

申请日: 2017.06.16

申请人: 湖北鄂信钻石科技股份有限公司

发明人: 谈志; 何南兵; 王腾吉; 周斌

       摘要：

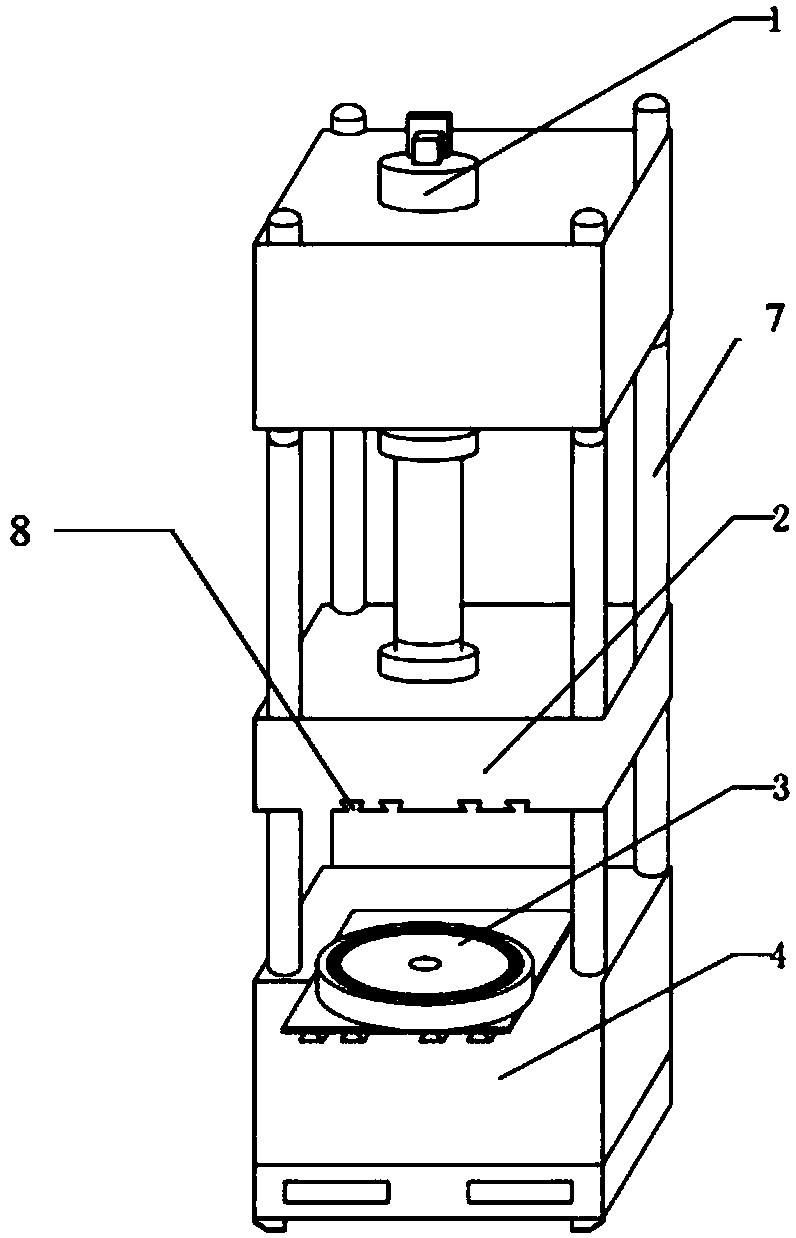

       本实用新型提出了一种整体式金刚石圆锯片冷压机，在主机立柱上部固定有提供动力的液压系统，主机立柱的中间部分设置中间梁，中间梁由液压系统提供动力在主机立柱上移动，主机立柱的底部设置有工作台；中间梁的下表面设置第一燕尾槽，底部工作台的上表面设置第二燕尾槽；在中间梁下表面设置与第一燕尾槽可契合滑动的上压模座，在底部工作台的上表面设置与第二燕尾槽契合滑动的下压模座，所述的上压模座和下压模座分别与成套模具中不同规格的冷压模具可拆卸的固定连接。本实用新型通过在工作台的燕尾槽中滑入不同规格的模具实现冷压模具的更换，劳动强度低，生产效率高；并且通过更换不同冷压模具实现生产不同规格的金刚石圆锯片，操作简单。

       主权利要求:

       一种整体式金刚石圆锯片冷压机，包括主机立柱，其特征在于：在主机立柱上部固定有提供动力的液压系统，主机立柱的中间部分设置有中间梁，所述中间梁由液压系统提供动力在主机立柱上上下移动，主机立柱的底部设置有底部工作台；所述中间梁的下表面设置有第一燕尾槽，底部工作台的上表面设置有第二燕尾槽；在中间梁下表面设置有与第一燕尾槽可契合滑动的上压模座，在底部工作台的上表面设置有与第二燕尾槽契合滑动的下压模座，所述的上压模座和下压模座分别与成套模具中不同规格的冷压模具可拆卸的固定连接。
