申请号: 201720750848.5

申请日: 2017.06.26

申请人: 厦门台颖金刚石制品有限公司

发明人: 童勇力

      摘要：

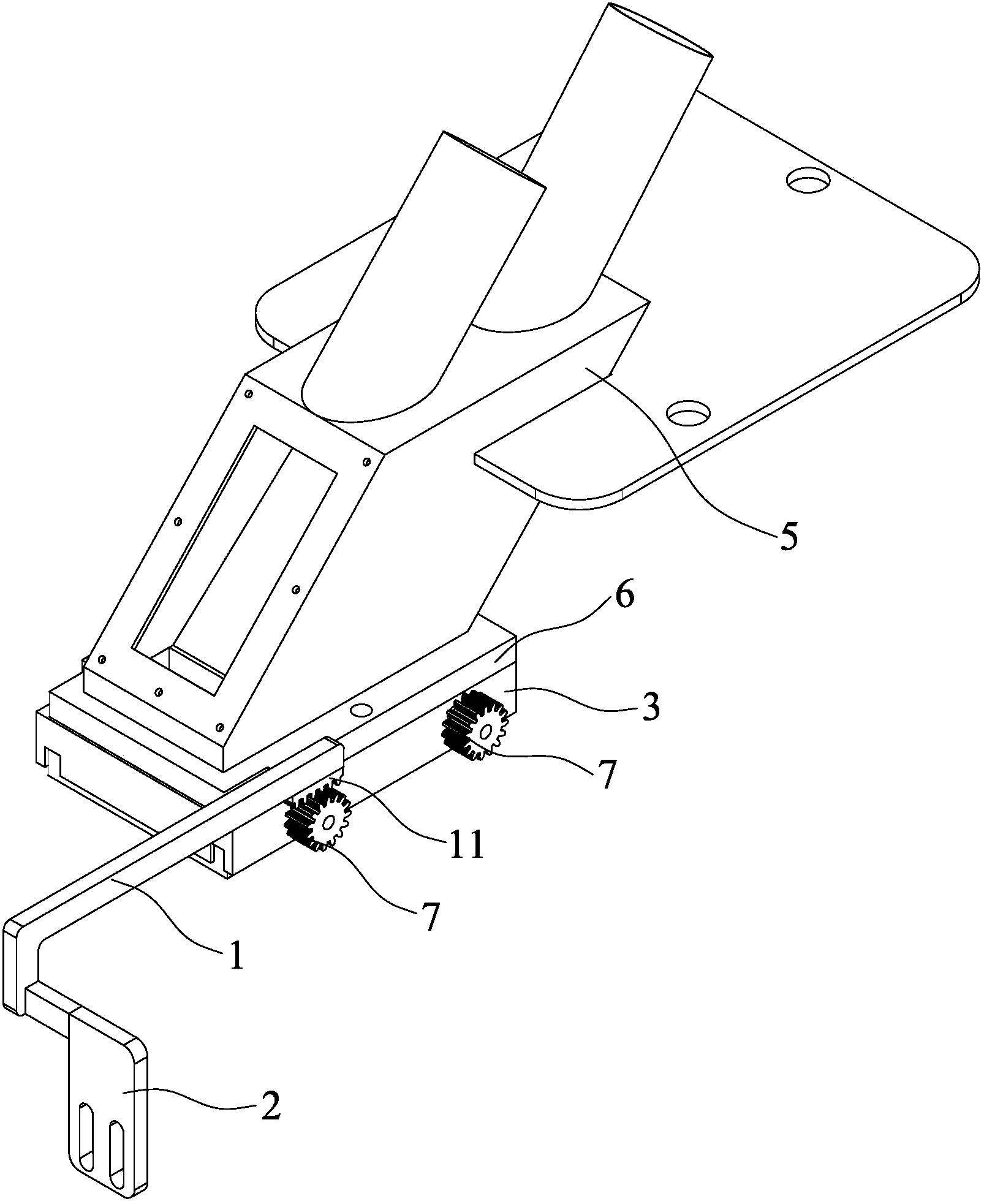

      本实用新型公开了一种金刚石制品制备设备的拨料装置，包括拨料齿条、齿条固定板、料盒底座、搅料器、料盒、料盒连接板、拨料齿轮、刮料胶条；所述的料盒料盒底面通过料盒连接板与料盒底座顶面固接，料盒底座的底面固定安装有刮料胶条，搅料器可旋转的安装在料盒底座内室，搅料器的一端穿出料盒底座内室壁后与拨料齿轮连接；所述的拨料齿条的一端固定在机台上且位于料盒移动轨迹上，拨料齿条上的齿条与位于料盒底座外壁的拨料齿轮啮合。由于本实用新型在料盒移动过程中，拨料齿条可驱动与其啮合拨料齿轮转动，进而驱动与拨料齿轮固定在一起的搅料器旋转，对料盒的粉料搅拌，具有结构简单、搅拌充分的优点。

      主权利要求:

      一种金刚石制品制备设备的拨料装置，其特征在于：包括拨料齿条、齿条固定板、料盒底座、搅料器、料盒、料盒连接板、拨料齿轮、刮料胶条；所述的料盒顶面开设有投料口，料盒底面通过料盒连接板与料盒底座顶面固接，料盒底座的底面固定安装有刮料胶条，搅料器可旋转的安装在料盒底座内室，搅料器的一端穿出料盒底座内室侧壁后与拨料齿轮连接；所述的拨料齿条的一端通过齿条固定板固定在机台上且位于料盒移动轨迹上，拨料齿条的另一端向外伸出，在该伸出端上设有一条齿条，该齿条与位于料盒底座外壁的拨料齿轮啮合。
