申请号: 201720245939.3

申请日: 2017.03.14

申请人: 上海昌润极锐超硬材料有限公司

发明人: 温简杰; 盛友军; 崔琳

       摘要：

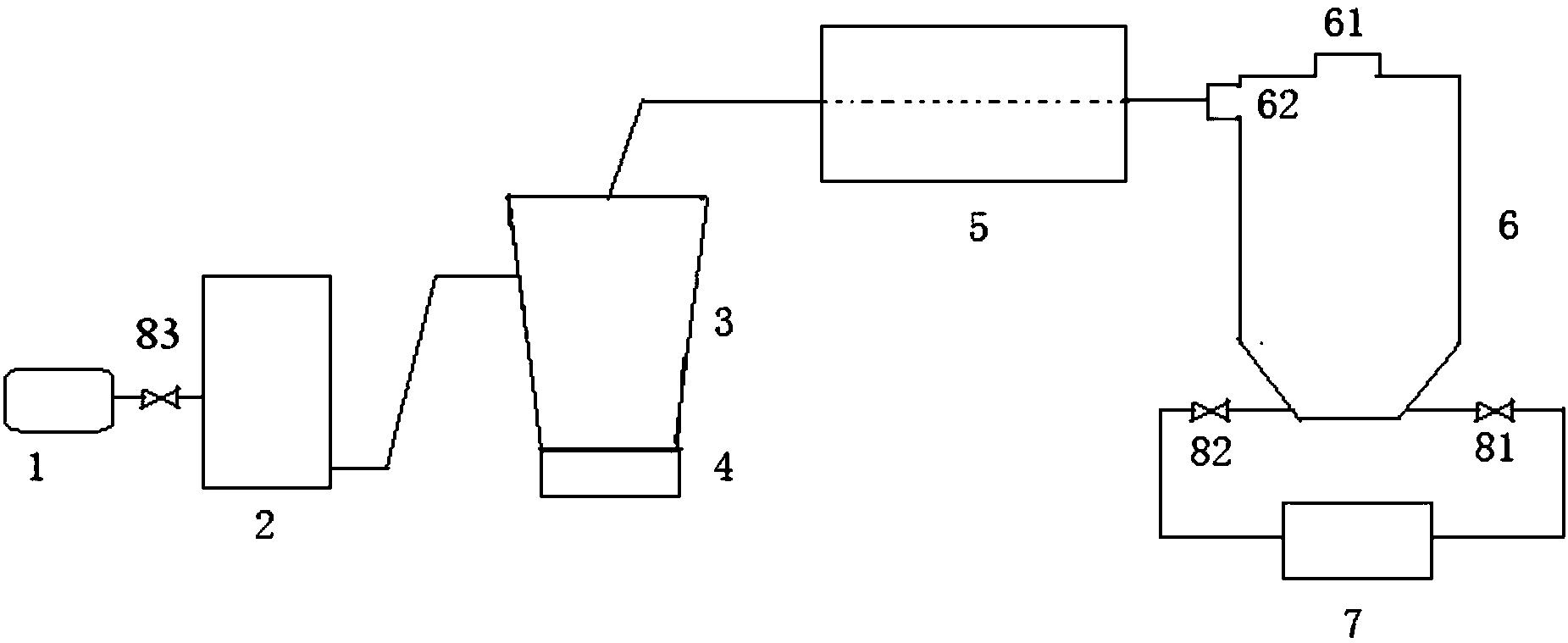

       本实用新型提供一种多微晶金刚石处理装置，所述多微晶金刚石处理装置包括依次连接的真空泵（1）、粉尘捕集器（2）、旋风收集器（3）和加热炉（6）；所述处理装置还包括出料收集腔（4），所述出料收集腔（4）设在所述旋风收集器（3）的底部；所述处理装置还包括循环冷却水单元（5），所述循环冷却水单元（5）设于所述加热炉（6）和所述旋风收集器（3）之间；所述处理装置还包括空气压缩机（7），所述空气压缩机（7）设于所述加热炉（6）的底部。本实用新型中该多微晶金刚石处理装置结构简单，成本低，操作简便，生产效率高。

       主权利要求:

       一种多微晶金刚石处理装置，其特征在于，所述多微晶金刚石处理装置包括依次连接的真空泵(1)、粉尘捕集器(2)、旋风收集器(3)和加热炉(6)；所述处理装置还包括出料收集腔(4)，所述出料收集腔(4)设在所述旋风收集器(3)的底部；所述处理装置还包括循环冷却水单元(5)，所述循环冷却水单元(5)设于所述加热炉(6)和所述旋风收集器(3)之间；所述处理装置还包括空气压缩机(7)，所述空气压缩机(7)设于所述加热炉(6)的底部。
