申请号: 201720532196.8

申请日: 2017.05.15

申请人: 成都工具研究所有限公司

发明人: 牟仲德; 陈云; 李代刚; 罗述

       摘要：

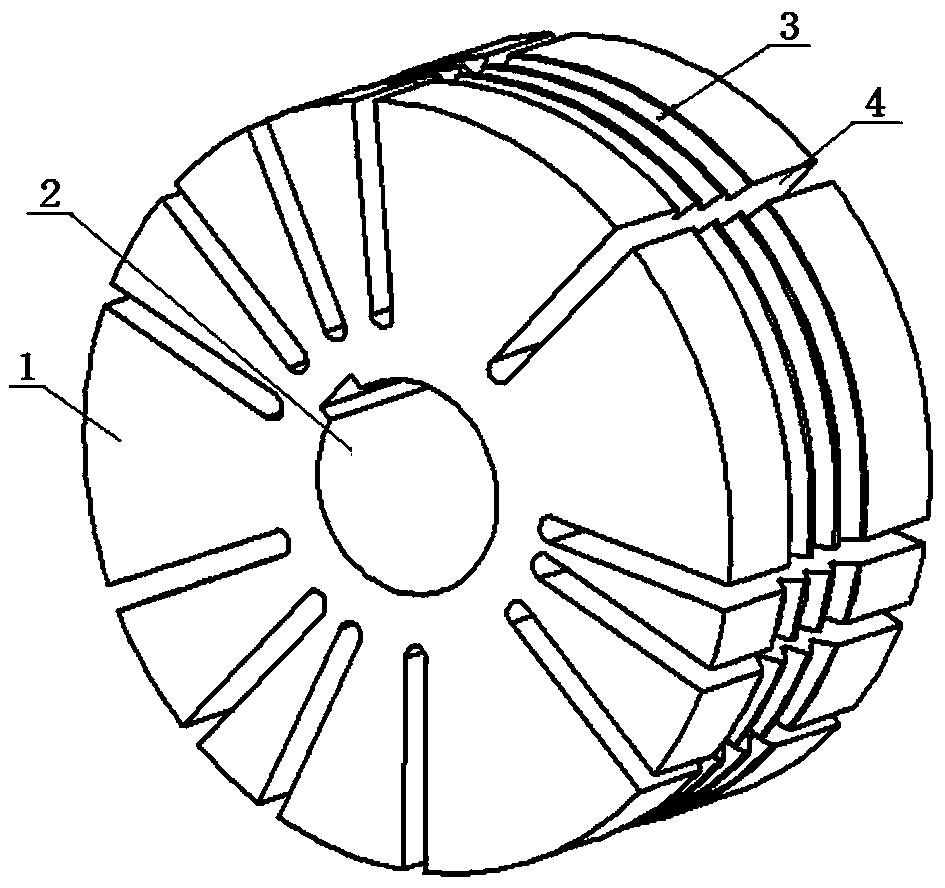

       本实用新型为挤压整修金属陶瓷金刚石砂轮的高速钢滚子，解决已有滚子挤压整修效率低，砂轮表面质量不高、砂轮不锋利、寿命低等问题。为高速钢制成的圆盘（1），其中心有用于装夹的心轴孔（2），其圆弧周面上有用来挤压金属陶瓷金刚石砂轮成形的周向环槽（3），在圆盘径向有多条不均匀分布的槽（4）用来容纳在挤压过程中金属陶瓷金刚石砂轮上掉落或挤碎下来的金刚石颗粒和金属陶瓷粘合剂。

       主权利要求:

       挤压整修金属陶瓷金刚石砂轮的高速钢滚子，其特征在于高速钢滚子为高速钢制成的圆盘（1），其中心有用于装夹的心轴孔（2），依靠砂轮与滚子中心距的变化产生挤压力，和其圆弧周面上有用来挤压金属陶瓷金刚石砂轮成形的与砂轮刃仿形的周向环槽（3），在圆盘径向有多条不均匀分布的槽（4）用来容纳在挤压过程中金属陶瓷金刚石砂轮上掉落或挤碎下来的金刚石颗粒和金属陶瓷粘合剂。
