       金刚石是一种具有极高硬度和导热性能的矿物，由于其在半导体产业中的优异性能，金刚石的应用逐渐被广泛地开发和利用。作为资深的MPCVD设备厂商，沃特塞恩微波源将通过本文介绍金刚石在半导体产业中的应用，并探讨如何培育金刚石以满足半导体产业的需求。

       一、金刚石在半导体产业中的应用

       随着半导体技术的不断发展，人们对高性能材料的需求也越来越迫切。金刚石作为绝佳的宽禁带半导体材料的同时还集力学、热学、声学、光学、电学等优异性能于一身，这使其在高新科技尖端领域中，特别是电子技术中得到广泛关注，被公认为是最具前景的新型半导体材料，基于这些优势，宽禁带半导体尤其是金刚石在高频高压条件下具有广泛且不可替代的应用优势和前景。

       以下是金刚石在半导体产业中的常见应用：

       1. 高功率电力电子器件

       金刚石半导体材料的禁带宽度达5.47 eV，热导率是已知半导体材料中最高的，因而可以满足未来大功率、强电场和抗辐射等方面的需求，是制作功率半导体器件的理想材料。

       2. 深紫外探测器、高能粒子探测器

       在深紫外光电子领域，由于金刚石的大禁带宽度、高温工作、耐辐照特性，在应用于极端条件下的深紫外探测器、高能粒子探测器等方面有着先天性的优势。也是基于上述的原因，而且在工艺上可以避开尚未解决的金刚石掺杂问题，所以金刚石探测器是目前比较成熟的、已经实现产品化的唯一半导体金刚石器件有关的产品种类。

       3. 衬底材料

       金刚石还可以作为GaN功率器件的衬底，以帮助其散热，实现更高频率和更高功率。从2008年开始，欧盟投入资金推动化学气相沉积方法（CVD）在GaN器件背面生长金刚石。随后美国国防部高级研究计划局、海军研究办公室等投入大量资金，联合大学（英国布里斯托大学、美国佐治亚理工、斯坦福等）、半导体公司（元素六、雷神、Qorvo、Lockheed Martin、Northrop Grumman等）大力推动金刚石基GaN器件的发展。但由于价格高昂，使得金刚石衬底的氮化镓器件的应用被限制在国防和航天等领域。

       二、如何培育金刚石以满足半导体产业的需求

       目前，金刚石的自然产量极为有限，因此需要通过人工方法来培育金刚石以满足半导体工业的需求。培育金刚石的方法有目前主要是HPHT高温高压法、CVD化学气相沉积法等。

       高温高压法制备的金刚石单晶一般会含有一定量的杂质，影响金刚石的纯净度和品级，且作为半导体材料，掺杂浓度不易控制，对合成技术要求比较苛刻。

       CVD法包括HFCVD法、微波等离子体（MPCVD）法、直流喷射法等几种。其中MPCVD法由于采用无电极放电，可产生纯净的等离子体，避免了其他生长方法中由于电极等造成的污染，成为制备高品级金刚石的首选方法。

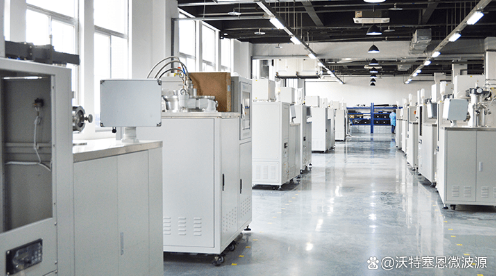

金刚石培育设备

       三、结言

       随着半导体产业的快速发展，对高性能材料的需求也越来越迫切。金刚石的半导体应用领域正处于蓬勃快速发展的阶段，但因其特性，需要多领域、交叉学科的研究人员和产业专家共同努力才能积极推进。
