1.框架式砂锯(排锯或拉锯)

　　根据锯框运动轨迹可分为上摆式（或称摆式砂锯）、平移式和复摆式。

　　（1）上摆式砂锯

　　基本结构：如下图

图1上摆式砂锯

　　主电机、飞轮、连杆、曲柄、锯框悬臂、锯框、锯条、四立柱框架、螺杆、升降电机

　　辅助设备：砂浆泵、洒浆车、钢砂添加器、钢砂分离器、液压张紧器、荒料台车

　　工作原理：电机带动大连杆，推动锯框作简单的往复摆式运动，从而使钢锯条带动钢砂磨料挤压、磨削石材，完成锯切工作

　　技术性能：

　　优点：可使用较薄的锯片(4.2-4.8mm)，低能耗、低锯耗，出材率高，运动方式简单、设备磨损较小，维修成本低。

　　缺点：空行程占比例大（3/4～4/5）、效率低（10～20mm/h）

　　（2）平移式框架锯（金刚石框架锯和平移式砂锯）

　　按锯框运动方式还分成水平式和垂直式，水平式框架锯锯机其锯条作水平运动，而垂直式框架锯机其锯条作垂直运动。

　　基本结构：少了锯框悬臂，多了锯框导轨主电机、飞轮、连杆、曲柄；锯框、锯框导轨、锯条、四立柱框架、螺杆、升降电机

　　辅助设备：砂浆泵、洒浆车、钢砂添加器、钢砂分离器、液压张紧器、荒料台车。

　　工作原理：电机带动连杆推动锯框沿锯框导轨作水平往复直线运动。运动过程中锯条始终挤压着钢砂磨削石材，不存在无效空行程。

　　技术性能：

　　缺点：应使用较厚的锯片（6mm)，高能耗（需较大功率主电机驱动）、高锯耗，高成本，低出材率。

　　优点：锯切速度快，无空行程、效率高（30～40mm/h）。

图2 平移式框架锯机结构简图

图3 平移式砂锯

　　（3）复摆式砂锯

　　基本结构：在锯框的悬臂上作了改进

　　工作原理：直线和曲线复合的运动轨迹,改变锯框悬挂点位置、在锯框与悬臂之间安装 活节、采用锯框吊架

　　技术性能：

　　优缺点：具有高效率、低能耗、低锯耗、高出材率的优点，但是由于摆动系统结构较复杂，磨损大，维护工作量大。

图4 复摆式砂锯的吊臂与吊臂箱

2. 金刚石框架锯

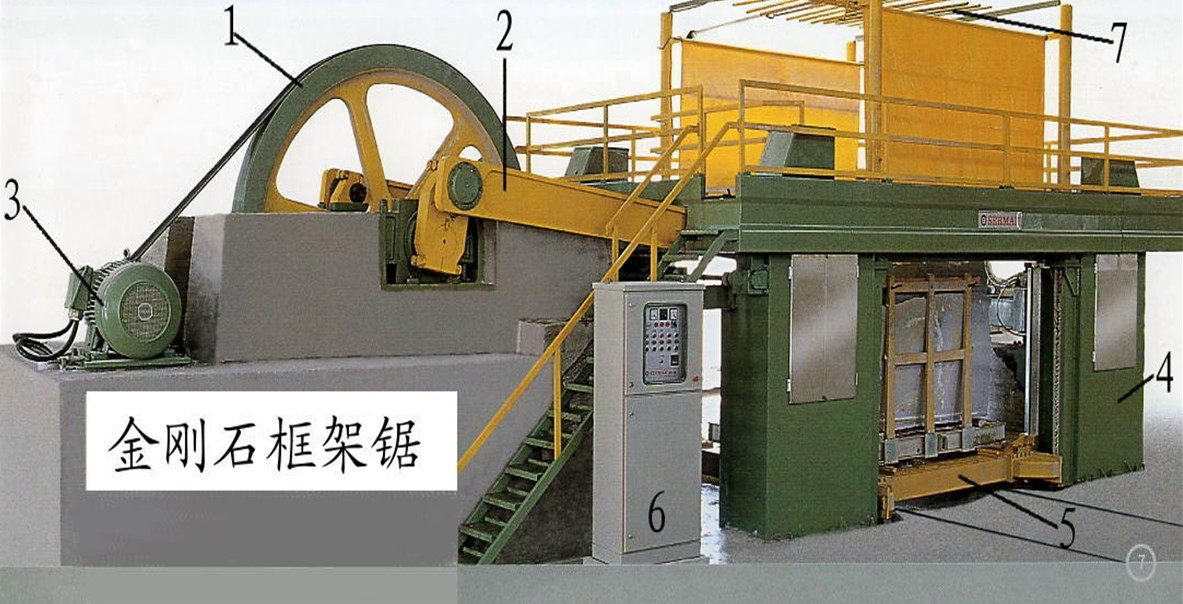

图5 金刚石框架锯

1.飞轮  2.大连杆  3.主电机  4.框架、立柱 5.荒料台车6.总控制台 7.喷水冷却器

3. 金刚石圆盘锯:适合各种石材的锯切加工

　　（1）分类：

　　①结构分类：

　　单臂式、双柱式、框架式

　　②根据锯片直径：

　　普通型：直径小于160cm　　中  型：直径160—200cm　　大  型：直径200—300cm

　　巨  型：直径大于300cm

　　③ 根据锯片数量：单片锯、组合锯

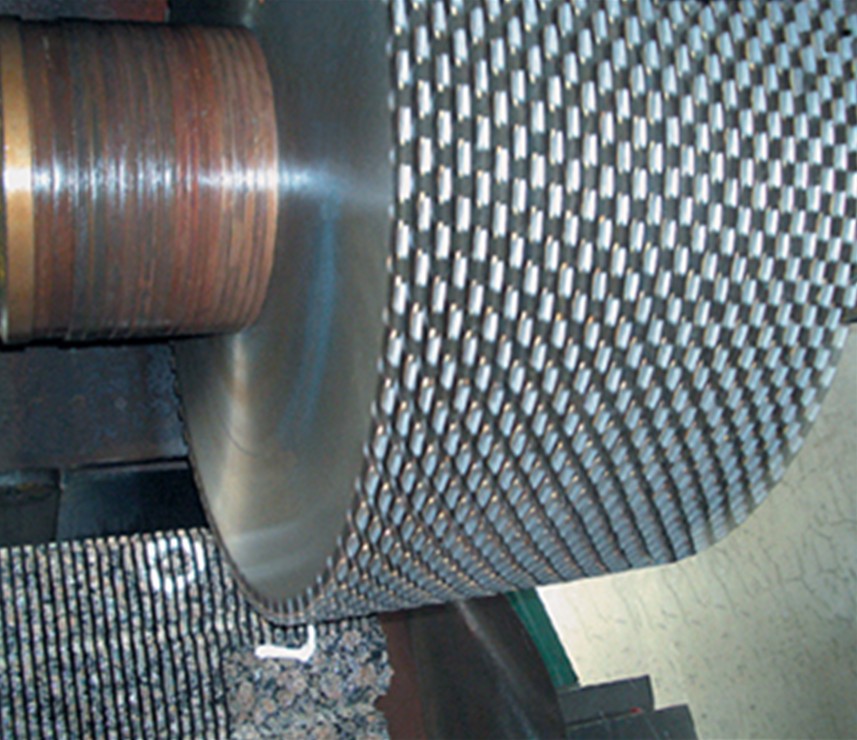

图6金刚石框架锯{局部）

　　（2）单臂式金刚石圆盘锯

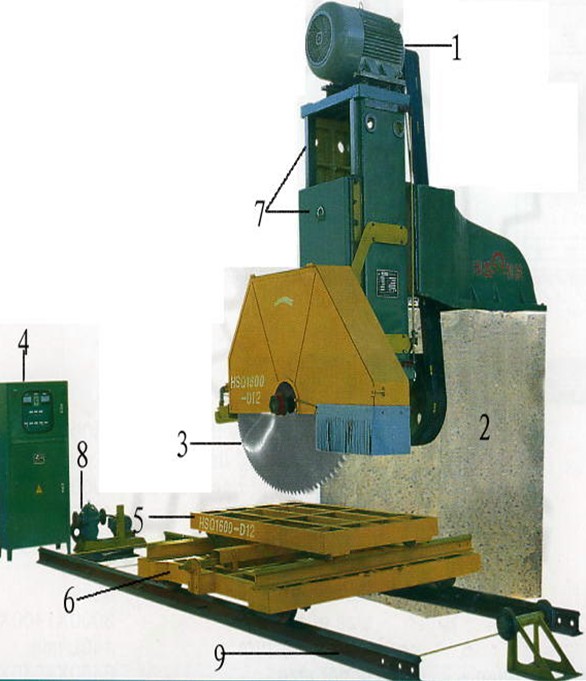

　　① 基本结构

1—主电机　2—机座　3—锯片　4—控制屏　5—横向移动台车　6—纵向移动台车　7—垂直运动滑轨

8—台车牵引机构

　　② 工作原理

　　a:主电机通过皮带轮带动锯片旋转；

　　b:锯片在垂直升降装置带动下做垂直方向的从上到下的锯切；

　　c:台车在牵引机构带动下作纵向往复运动，完成荒料从前到后的锯切；

　　d:水平移动螺杆带动锯片移动或由料车移动来完成荒料从左到右的锯切。

图7 单臂式金刚石圆盘锯

　　③ 技术性能（不同类型的技术性能相差较大）

　　锯片直径：900-1600mm

　　锯片数量：1-12

　　可锯切板材的宽度（mm） ：

　　锯片直径900     300，305

　　锯片直径1200    300，305，400，450

　　锯片直径1600    300-610

　　锯片直径1800    300-700

　　（3）双柱式（龙门式）金刚石圆盘锯机

图8 双柱式（龙门式）金刚石圆盘锯机

　　技术性能（不同类型的技术性能相差较大）

　　锯片直径：1800-3500mm

　　锯片数量：1或大、中、小3张组合锯片

　　与单臂式锯机相比，龙门式锯机具有较好的锯切稳定性。

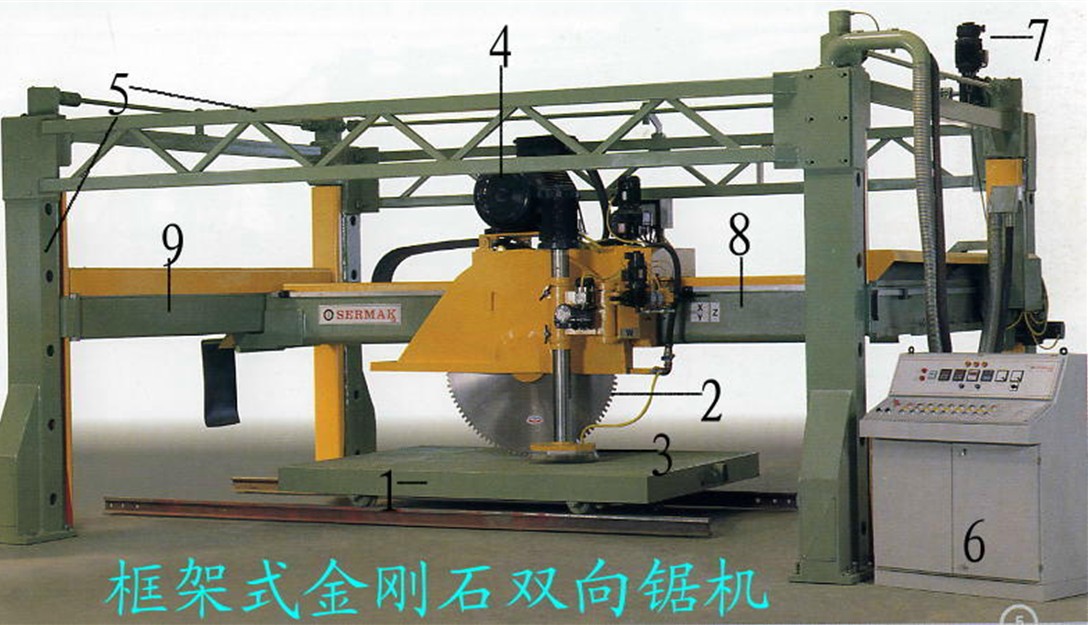

　　（4）框架式（双向）金刚石圆盘锯

　　1.台车 2.垂直锯片 3.水平锯片 4.主电机 5.锯机框架 6.控制屏7.升降电机（使纵横导轨作升降运动） 8.纵向导轨  9.横向导轨

　　技术性能：与单臂式锯机、龙门式锯机相比，双向切机具有较好的锯切稳定性和锯切精度；以水平锯切替代人工凿板，大大提高了生产效率。锯片数量可以是单片或多片。

4.金刚石绳锯

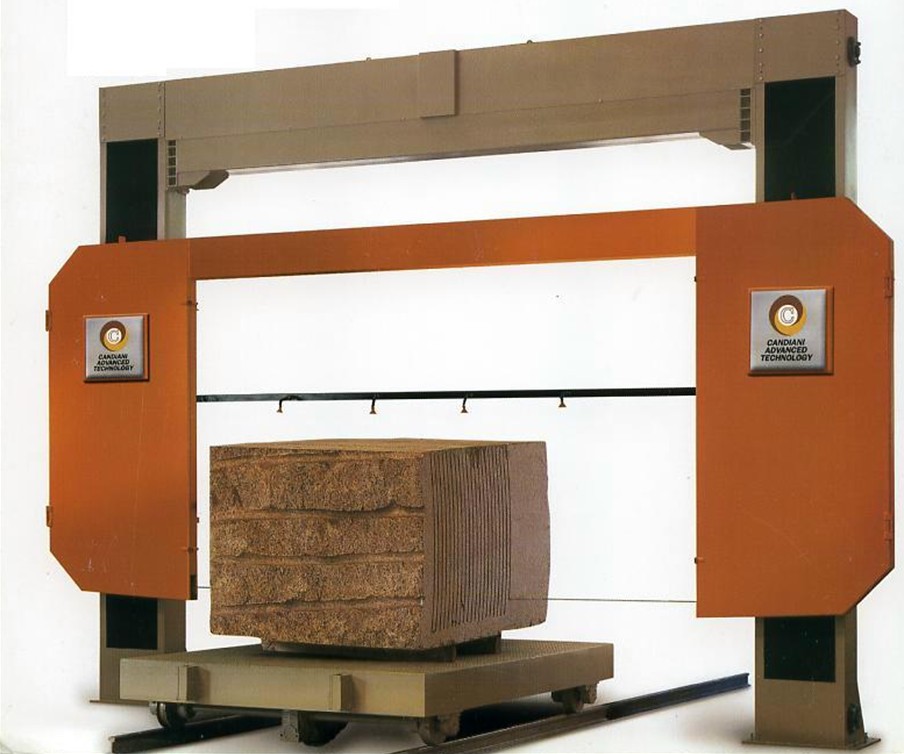

图10 单绳式金刚石绳锯

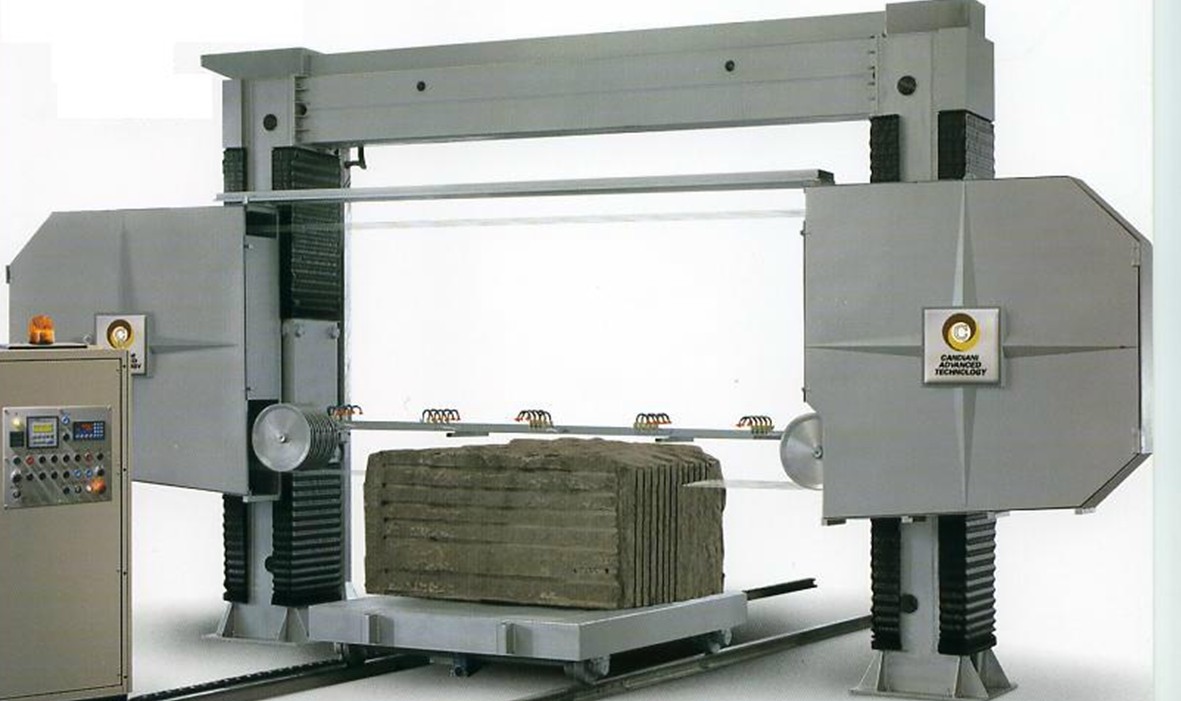

图11 多绳式金刚石绳锯

　　① 基本结构：机体框架、串珠绳驱动轮、导向论、横梁框架升降驱动和导向系统、串珠绳张紧系统、电控系统等

　　② 工作原理：利用串珠内含有的金刚石颗粒切割石料

　　③ 技术性能(与框架锯相比较）

　　a. 锯机的结构与安装基础比较简单，辅助设备少，厂房占地面积可减少1/2～2/3；

　　b. 锯切效率高，锯切中等硬度的花岗石板材，一天可锯切250m2，相当于两台各装有120根锯条的大型框架锯的效率；

　　c. 操作方便，锯切精度高，多绳式金刚石串珠锯可快速地变换加工板材的厚度；

　　d. 板材的锯切面平整，而且杜绝了钢砂残粒嵌入板材锯切面的可能性，因此使磨抛的时间降低20％；

　　e. 锯切噪音小，工作环境好；

　　f. 能耗低，与框架式砂锯相比约可降低30%的电能消耗；

　　g.消耗材料大为减少，对环境污染小。框架锯每锯切l㎡的花岗石板材需消耗3kg钢砂、1.5kg锯条、2kg石灰，而金刚石绳锯只消耗0.01kg金刚石绳。粗略估计，使用框架锯每年需弃置32.5万公斤废砂浆，对环境污染的严重性可想而知。以年产5万㎡的花岗石大板为例，金刚石绳锯产生的废渣只有框架式砂锯的1.5%左右，且废渣成分单一、外理方便。所以说金刚石绳锯是锯切石材大板的环保型机械设备。

5.金刚石带锯：名贵石材的小规格石材锯切

　　金刚石带锯的基本形状类似于锯木板的木工带锯，所不同的是金刚石带锯是在钢带一侧焊有金刚石锯齿。钢带两个端头焊合成一体，形成闭合环带，故称带锯。其与排锯的主要区别在于其基体为柔性钢带，既要求金刚石镶焊、粘结牢固，又要能够象皮带一样转动弯曲。带锯一般很薄（厚度在1.0～2.0mm），而且很长（约5～8m），多由电镀方法制造。锯缝宽3mm，可切割2mm厚板材

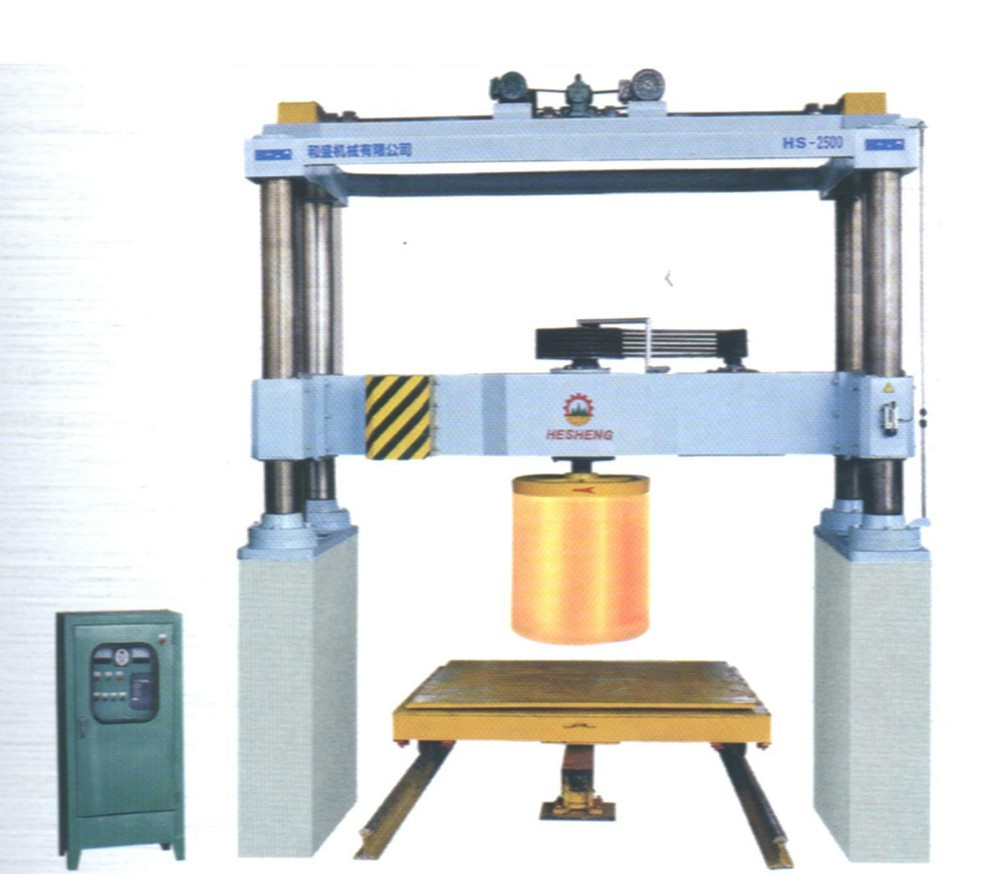

６.金刚石圆弧板锯机（筒锯）
