       申请号：CN202223103789.2

       申请人：佛山市南海区耐利金刚石工具有限公司

       发明人：王定三  王真伟

       摘要:

       本实用新型涉及滚刀加工技术领域，公开了一种用于加工滚刀的磨轮，包括工作箱，所述工作箱的内壁一侧转动连接有螺纹杆，所述螺纹杆的外壁一侧转动连接在工作箱的内壁另一侧，所述螺纹杆的一端固定连接有转盘，所述转盘的一侧中部固定连接有把手，所述转盘的一侧卡斯和有定位孔，所述定位孔的内壁滑动连接有限位块，所述限位块的一端固定连接在连接臂的一侧下部。本实用新型中，通过转动把手带动转盘转动，进而带动螺纹杆转动，从而带动两个滑块向内滑动，进而将电机移动到滚刀的位置，而后向下转动连接臂，从而使限位块卡进定位孔内，使其锁紧不会自动转动，从而实现了可以对不同厚度大小的滚刀进行打磨。

       主权利要求:

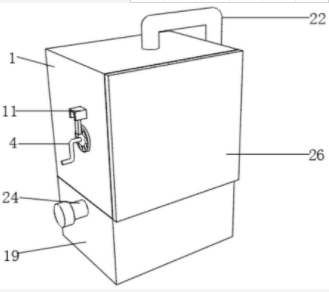

       1.一种用于加工滚刀的磨轮，包括工作箱(1)，其特征在于：所述工作箱(1)的内壁一侧转动连接有螺纹杆(2)，所述螺纹杆(2)的外壁一侧转动连接在工作箱(1)的内壁另一侧，所述螺纹杆(2)的一端固定连接有转盘(3)，所述转盘(3)的一侧中部固定连接有把手(4)，所述转盘(3)的一侧卡斯和有定位孔(6)，所述定位孔(6)的内壁滑动连接有限位块(7)，所述限位块(7)的一端固定连接在连接臂(8)的一侧下部，所述连接臂(8)的顶端固定连接在转筒(9)的外壁一侧，所述转筒(9)的内壁转动连接在阻尼轴(10)的外壁，所述阻尼轴(10)的两端固定连接在固定架(11)的内壁，所述固定架(11)的一侧固定连接在工作箱(1)的一侧上部，所述螺纹杆(2)的外壁两侧均螺纹连接有滑块(5)，所述滑块(5)的上表面均固定连接有电机(12)，所述电机(12)的输出端均固定连接有打磨轮(13)。
