申请号：CN202223172492.1

申请人：凯吉斯金刚石（广州）有限公司

发明人：顾兆伟  梁茂

摘要:

       本申请涉及打磨技术领域，具体而言，涉及一种打磨设备，包括驱动电机、机架、驱动轮、从动轮以及打磨皮带，驱动轮和从动轮与机架转动连接，打磨皮带套接在驱动轮和从动轮上，驱动电机的驱动轴与驱动轮固定连接，驱动电机上固定连接有固定基板，机架与固定基板转动连接，机架转动使从动轮进入打磨设备的打磨工位或使从动轮从打磨工位收回，以实现打磨设备在硬打磨方式和软打磨方式之间的切换，本申请通过将机架设置为可转动形式即可实现在一个设备中实现按需切换软打磨方式与硬打磨方式，降低打磨成本。

主权利要求:

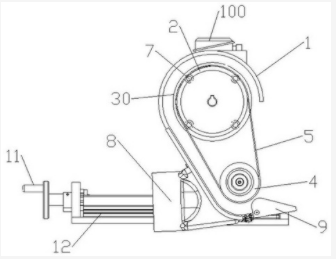

       1.一种打磨设备，包括驱动电机（100）、机架（1）、驱动轮（2）、从动轮（4）以及打磨皮带（5），所述驱动轮（2）和所述从动轮（4）与所述机架（1）转动连接，所述打磨皮带（5）套接在所述驱动轮（2）和所述从动轮（4）上，所述驱动电机（100）的驱动轴与所述驱动轮（2）固定连接，其特征在于：所述驱动电机（100）上固定连接有固定基板（20），所述机架（1）与固定基板（20）转动连接，所述机架（1）转动使所述从动轮（4）进入所述打磨设备的打磨工位或使所述从动轮（4）从所述打磨设备的打磨工位收回，以实现所述打磨设备在硬打磨方式和软打磨方式之间的切换。
