申请号: 201721622603.0

申请日: 2017.11.29

申请人: 威海威硬工具股份有限公司

发明人: 于乔; 赵乐; 李晓; 蔡秀丽

       摘要：

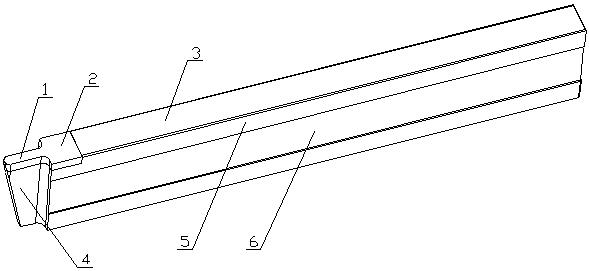

       一种高强度金刚石薄槽刀，涉及环槽加工工具领域，包括合金刀体和金刚石刀片，合金刀体的侧面设有定位凹槽，合金刀体由主刀体和支撑刀体组成，支撑刀体的宽度小于主刀体宽度、凸出设置于主刀体的前端，支撑刀体的上侧面低于主刀体上侧面，主刀体前端部上侧和设有与支撑刀体上侧面位于同一平面的刀片安装台，所述金刚石刀片呈凸字形状，金刚石刀片安装在支撑刀体上侧及安装台上。本实用新型具有切削承受力大，有效稳定刀片、避免切削中刀片的脱落；刀体强度和刚性高、加工精度高，使用寿命长等优点。

       主权利要求:

       一种高强度金刚石薄槽刀，包括合金刀体和金刚石刀片，合金刀体的侧面设有定位凹槽，其特征在于合金刀体由主刀体和支撑刀体组成，支撑刀体的宽度小于主刀体宽度、凸出设置于主刀体的前端，支撑刀体的上侧面低于主刀体上侧面，主刀体前端部上侧和设有与支撑刀体上侧面位于同一平面的刀片安装台，所述金刚石刀片呈凸字形状，金刚石刀片安装在支撑刀体上侧及安装台上。
