申请号: 201721329477.X

申请日: 2017.10.19

申请人: 柳州凯通新材料科技有限公司

发明人: 黎超英; 吴沛荣

      摘要：

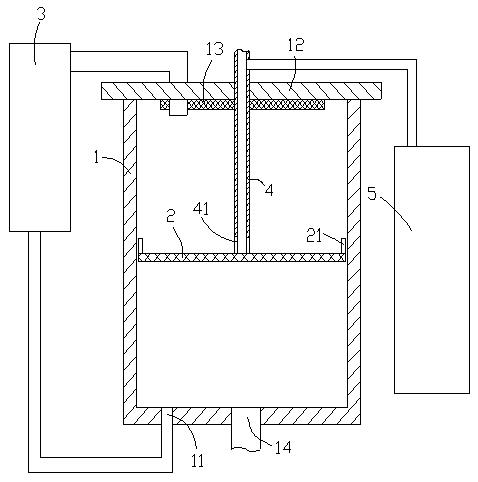

      本实用新型涉及制备金刚石砂轮片的设备，包括可盛放二氧化钛溶胶的器室，所述器室内位于中部位置设置有可放置金刚石颗粒的筛网，该筛网通过伸入器室内的转轴带动旋转，器室外设有储存二氧化钛溶胶的储料箱，该储料箱内的二氧化钛溶胶可泵送至所述器室并淹没筛网；当溶胶泵回后，在筛网上收集金刚石颗粒，并将其输送至球磨机与镍铬合金粉、碳化硅粉和碳酸氢钠粉进行混合球磨。本实用新型在筛网上放置金刚石颗粒后，可将二氧化钛溶胶泵入器室，使溶胶淹没筛网，保证金刚石颗粒浸没在溶胶中，然后通过泵出器室内的溶胶，可通过筛网方便收集涂有溶胶的金刚石颗粒，在将颗粒输送至球磨机，从而避免了人工操作，提高了生产效率。

       主权利要求:

       制备金刚石砂轮片的设备，包括可盛放二氧化钛溶胶的器室，其特征在于：所述器室内位于中部位置设置有可放置金刚石颗粒的筛网，该筛网通过伸入器室内的转轴带动旋转，器室外设有储存二氧化钛溶胶的储料箱，该储料箱内的二氧化钛溶胶可泵送至所述器室并淹没筛网；在所述器室上位于筛网下侧开设有出料口，器室内的溶胶通过该出料口可泵回至所述储料箱；当溶胶泵回后，在筛网上收集金刚石颗粒，并将其输送至球磨机与镍铬合金粉、碳化硅粉和碳酸氢钠粉进行混合球磨。
