申请号: 201721183398.2

申请日: 2017.09.14

申请人: 湖北省华建石材股份有限公司

发明人: 李龙才

       摘要：

       本实用新型涉及一种可拆装的金刚石锯片，包括多个刀体和基体，所述的多个刀体呈环形均匀设置在所述基体的外侧；每个所述刀体均包括刀头和安装部，所述刀头固定设置在所述安装部的外侧，所述安装部固定安装在所述基体的外侧；在所述安装部的内侧设有安装块，在所述基体的外侧设有与所述安装块相匹配的卡槽，所述安装块与所述卡槽卡合配合；在所述安装部与所述基体卡合配合的外侧设有锁紧块，所述锁紧块的一端与所述基体固定连接，所述锁紧块的另一端与所述安装部通过螺栓固定连接。本实用新型的有益效果是：方便对刀体进行可拆卸式安装，使刀体和基体能够分开运输，有效防止了在运输过程中刀体对设备或者工作人员产生安全威胁。

       主权利要求:

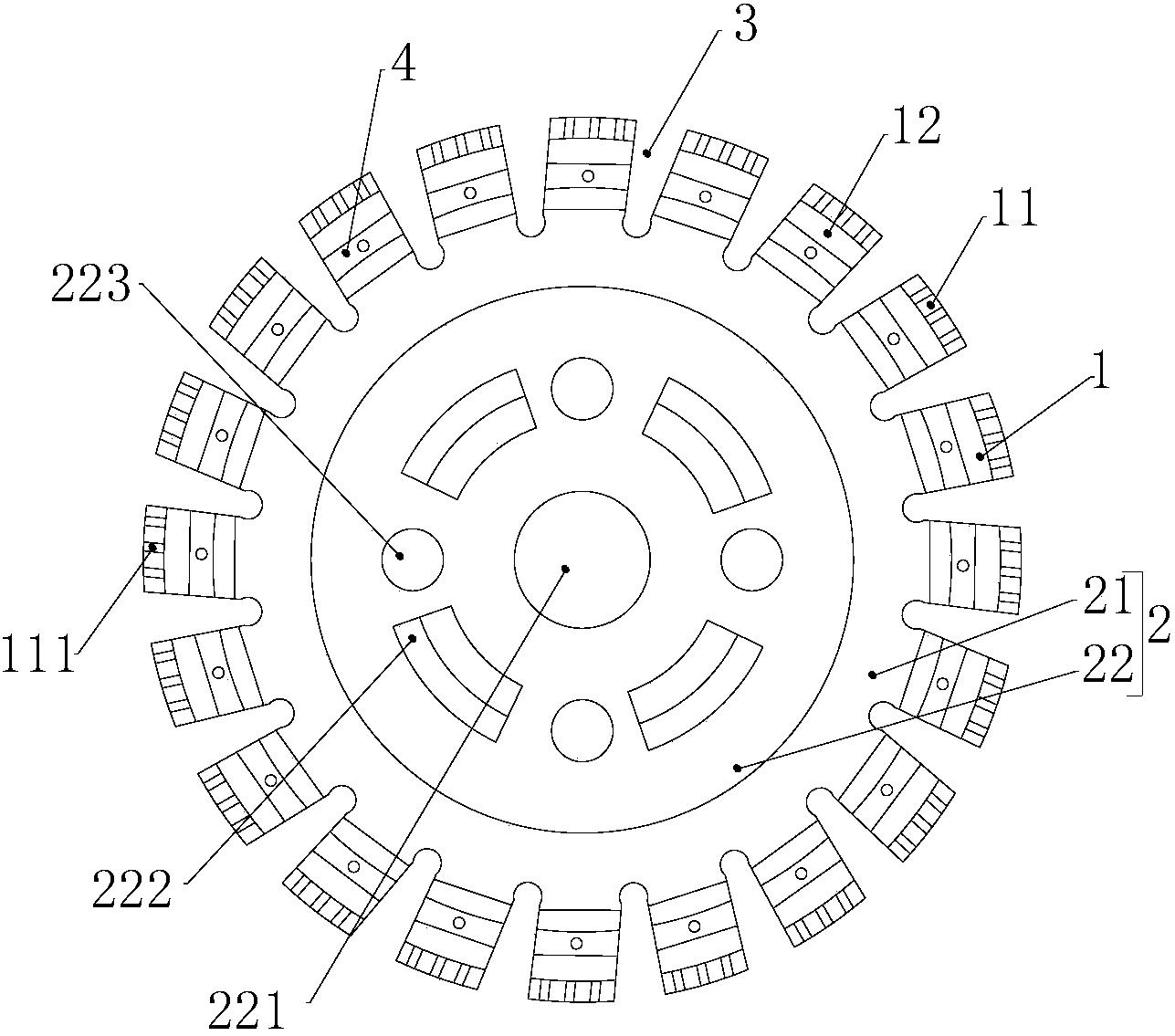

       一种可拆装的金刚石锯片，其特征在于：包括多个刀体(1)和基体(2)，所述的多个刀体(1)呈环形均匀设置在所述基体(2)的外侧；每个所述刀体(1)均包括刀头(11)和安装部(12)，所述刀头(11)固定设置在所述安装部(12)的外侧，所述安装部(12)固定安装在所述基体(2)的外侧；在所述安装部(12)的内侧设有安装块(13)，在所述基体(2)的外侧设有与所述安装块(13)相匹配的卡槽(211)，所述安装块(13)与所述卡槽(211)卡合配合；在所述安装部(12)与所述基体(2)卡合配合的外侧设有锁紧块(4)，所述锁紧块(4)的一端与所述基体(2)固定连接，所述锁紧块(4)的另一端与所述安装部(12)通过螺栓固定连接。
