申请号: 201721189456.2

申请日: 2017.09.15

申请人: 贺州学院

发明人: 谷芳; 耿东民; 谷万里

       摘要：

       一种篆刻磨刀装置，包括支撑座，支撑座的上部安装竖向杆，竖向杆位于支撑座的左侧，竖向杆的上部铰接连接横向杆的中部，横向杆的右端安装电机，电机的输出轴上安装金刚石磨盘，支撑座的上部铰接安装伸缩杆，伸缩杆位于竖向杆的左侧，伸缩杆的上端与横向杆的下部铰接连接。本实用新型能够将篆刻刀柄放置在固定座上的二分之一圆形凹槽、二分之一方形凹槽和二分之一多边型凹槽内，阻尼杆向下带动压块向下将篆刻刀柄固定住，电机通电，带动金刚石磨盘旋转，移动滑块将夹紧装置靠近金刚石磨盘使刀柄与金刚石磨盘接触，插杆穿过支撑座和滑块将其固定进行打磨，由于篆刻刀的角度不同能够转动横向杆从而改变金刚石磨盘的角度进行打磨。

       主权利要求:

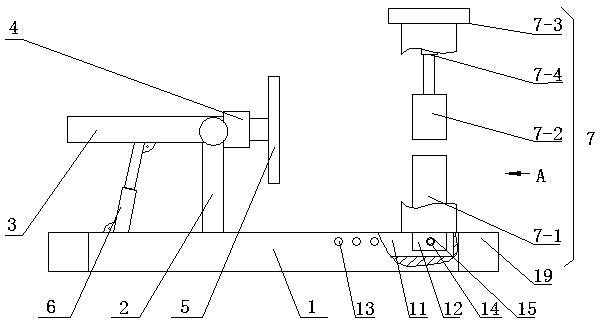

       一种篆刻磨刀装置，其特征在于：包括支撑座（1），支撑座（1）的上部安装竖向杆（2），竖向杆（2）位于支撑座（1）的左侧，竖向杆（2）的上部铰接连接横向杆（3）的中部，横向杆（3）的右端安装电机（4），电机（4）的输出轴上安装金刚石磨盘（5），支撑座（1）的上部铰接安装伸缩杆（6），伸缩杆（6）位于竖向杆（2）的左侧，伸缩杆（6）的上端与横向杆（3）的下部铰接连接，支撑座（1）的上部安装夹紧装置（7），夹紧装置（7）位于竖向杆（2）的右侧，夹紧装置（7）由固定座（7-1）、压块（7-2）、支撑架（7-3）、阻尼杆（7-4）组成，支撑架（7-3）位于固定座（7-1）的上部，阻尼杆（7-4）与支撑架（7-3）的下部固定连接，阻尼杆（7-4）的活塞杆朝下，阻尼杆（7-4）的活塞杆端部与压块（7-2）的上部固定连接，固定座（7-1）的上部和压块（7-2）的下部开设二分之一圆形凹槽（8）、二分之一方形凹槽（9）和二分之一多边型凹槽（10），二分之一圆形凹槽（8）、二分之一方形凹槽（9）和二分之一多边型凹槽（10）依次排列，位于固定座（7-1）上部的二分之一圆形凹槽（8）、二分之一方形凹槽（9）和二分之一多边型凹槽（10）与位于压块（7-2）下部二分之一圆形凹槽（8）、二分之一方形凹槽（9）和二分之一多边型凹槽（10）相互配合，支撑座（1）的上部开设横向的滑轨（11），滑轨（11）的上部安装滑块（12），滑块（12）的上部与夹紧装置（7）的底部固定连接，滑块（12）能够沿滑轨（11）移动，支撑座（1）的前后两侧均开设数个均匀分布的第一通孔（13），滑块（12）的前后两侧开设第二通孔（14），第一通孔（13）与第二通孔（14）相通，第一通孔（13）和第二通孔（14）的内部配合安装插杆（15）。
