申请号: 201720834923.6

申请日: 2017.07.11

申请人: 谭正

发明人: 谭正; 谭忠诚

       摘要：

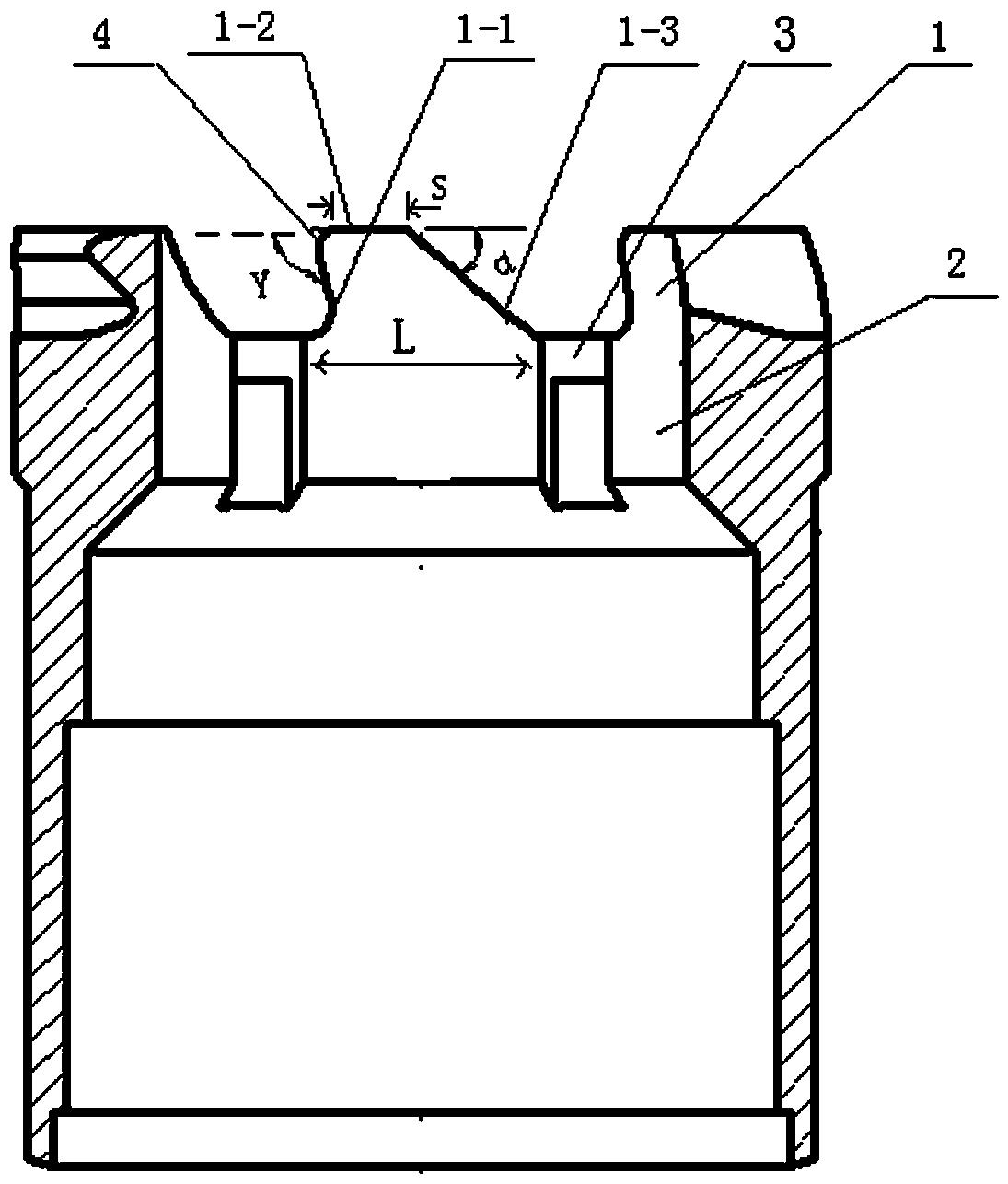

       一种适应于软硬互层的孕镶金刚石钻头，包括胎块，胎块包括非工作层和至少两个钻头齿，两个钻头齿设于非工作层上，相邻钻头齿之间设有水口，所述钻头齿为前倾不对称斜齿，不对称斜齿设有上倾面、水平面和下倾面，上倾面和下倾面分别设于水平面两侧，上倾面为内凹弧面，下倾面为斜平面，上倾面和水平面之间通过外凸圆弧面连接；各前倾不对称斜齿的上倾面、外凸圆弧面、水平面和下倾面共同构成钻头的不对称斜齿唇面；所述钻头齿内均布有金刚石。本实用新型结构简单，钻进效率高，使用寿命长，既适用于钻进软岩，又适应于钻进硬岩。

       主权利要求:

       一种适应于软硬互层的孕镶金刚石钻头，包括胎块，胎块包括非工作层和至少两个钻头齿，两个钻头齿设于非工作层上，相邻钻头齿之间设有水口，所述钻头齿内均布有金刚石；其特征在于，所述钻头齿为前倾不对称斜齿，不对称斜齿设有上倾面、水平面和下倾面，上倾面和下倾面分别设于水平面两侧，上倾面为内凹弧面，下倾面为斜平面，上倾面和水平面之间通过外凸圆弧面连接；各前倾不对称斜齿的上倾面、外凸圆弧面、水平面和下倾面共同构成钻头的不对称斜齿唇面。
