申请号: 201720458108.4

申请日: 2017.04.27

申请人: 郑州沃德超硬材料有限公司

发明人: 周世杰

       摘要：

       本实用新型涉及金刚石合成技术领域，提供了人造金刚石的加热装置，包括合成柱、金属触媒层、石墨层、发热层、两个导电隔热片、陶瓷层、叶腊石层、两个电刚帽，两个导电隔热片分别设置于发热层的上方和下方，两每个电刚帽的外壁还套设有叶腊石环，叶腊石环的外壁与叶腊石层的内壁相接触，叶腊石环由两个叶腊石半环拼接而成，电刚帽的外壁靠近对应的导电隔热片的一端设置有第一环形翼展，第一环形翼展与对应的导电隔热片相互贴合，第一环形翼展的边缘与对应的导电隔热片的边缘齐平。该装置稳定性好、安装拆卸方便。本实用新型还提供了一种人造金刚石生产系统，其包括上述的人造金刚石的加热装置，其产率高。

       主权利要求:

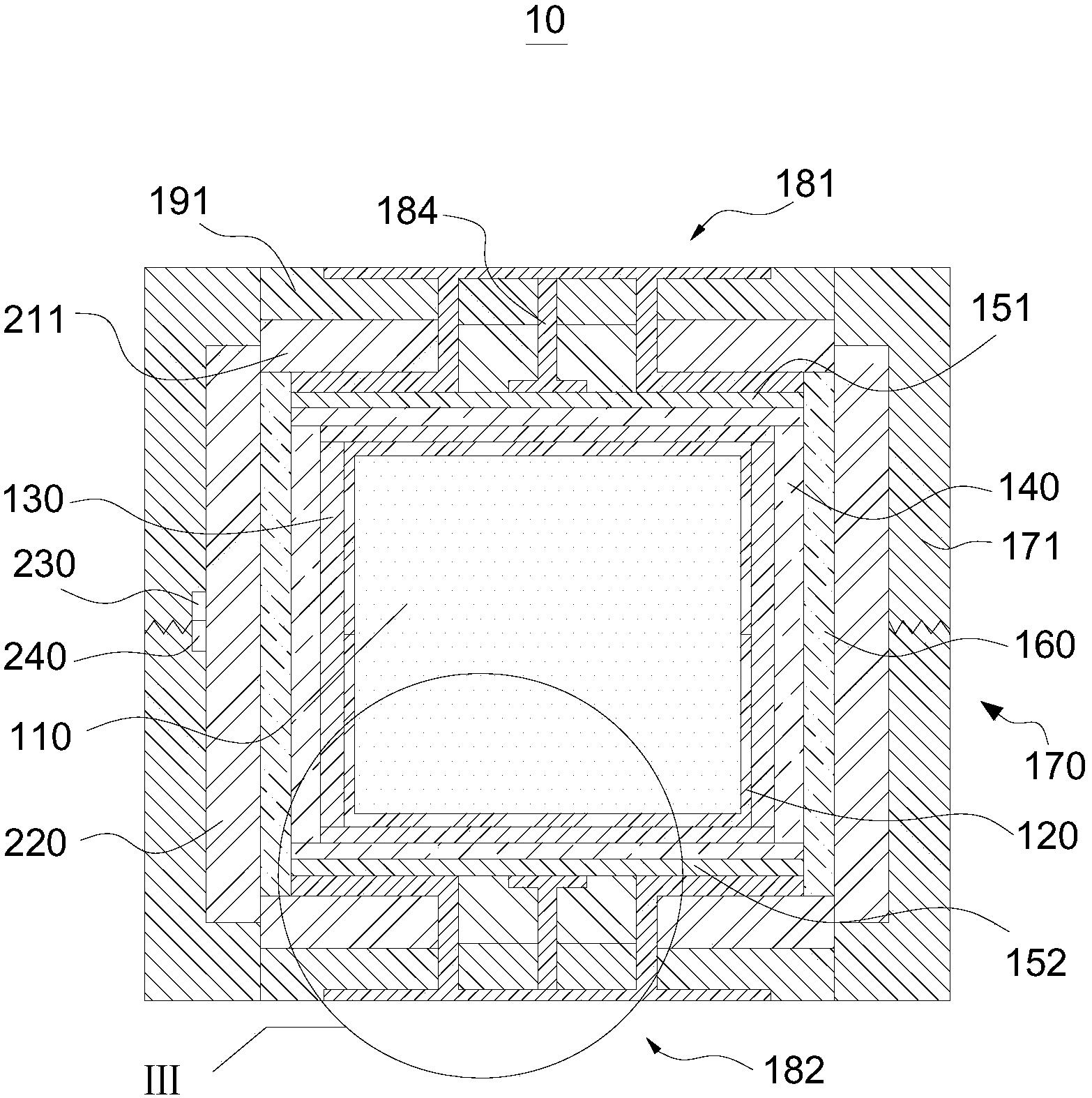

       人造金刚石的加热装置，其特征在于，包括合成柱、金属触媒层、石墨层、发热层、陶瓷层、叶腊石层、两个导电隔热片两个电刚帽，所述金属触媒层、所述石墨层和所述发热层依次套设于所述合成柱的外壁，两个所述导电隔热片分别为第一导电隔热片和第二导电隔热片，所述第一导电隔热片和所述第二导电隔热片分别设置于所述发热层的上方和下方且与所述发热层相接触，所述陶瓷层套设于所述发热层的侧壁，所述叶腊石层套设于所述陶瓷层之外，两个所述电刚帽分别为第一电刚帽和第二电刚帽，所述第一电刚帽设置于所述第一导电隔热片之上且两者相接触，所述第二电刚帽设置于所述第二导电隔热片之下且两者相接触；每个所述电刚帽的外壁还套设有叶腊石环，所述叶腊石环的外壁与所述叶腊石层的内壁相接触，所述叶腊石环由两个叶腊石半环拼接而成，所述电刚帽的外壁靠近对应的所述导电隔热片的一端设置有第一环形翼展，所述第一环形翼展与对应的所述导电隔热片相互贴合，所述第一环形翼展的边缘与对应的所述导电隔热片的边缘齐平；每个所述电刚帽均具有内腔，所述内腔内，设置有叶腊石填层。
