申请号: 201720458049.0

申请日: 2017.04.27

申请人: 郑州沃德超硬材料有限公司

发明人: 周世杰

      摘要：

      一种螺旋送料设备，涉及金刚石合成领域，其包括同轴设置的内料筒和外料筒，其中，内料筒的筒壁上设有贯穿的筛孔。在石墨粉在内料筒内的第一料腔中螺旋推进的时候，筛孔能够对石墨粉进行筛选，粒度小的石墨粉通过筛孔进入到第二料腔中回收待用。从而很好地控制合成金刚石时所用的石墨晶体粒度，以得到粒度分布更均匀的金刚石晶体。一种金刚石合成设备，其包括压柱机和上述螺旋送料设备，螺旋送料设备连接至压柱机的进料端。其能够在输送石墨粉体的同时，对石墨晶体的粒度进行筛选，合成的金刚石晶体的粒度分布更均匀。

      主权利要求:

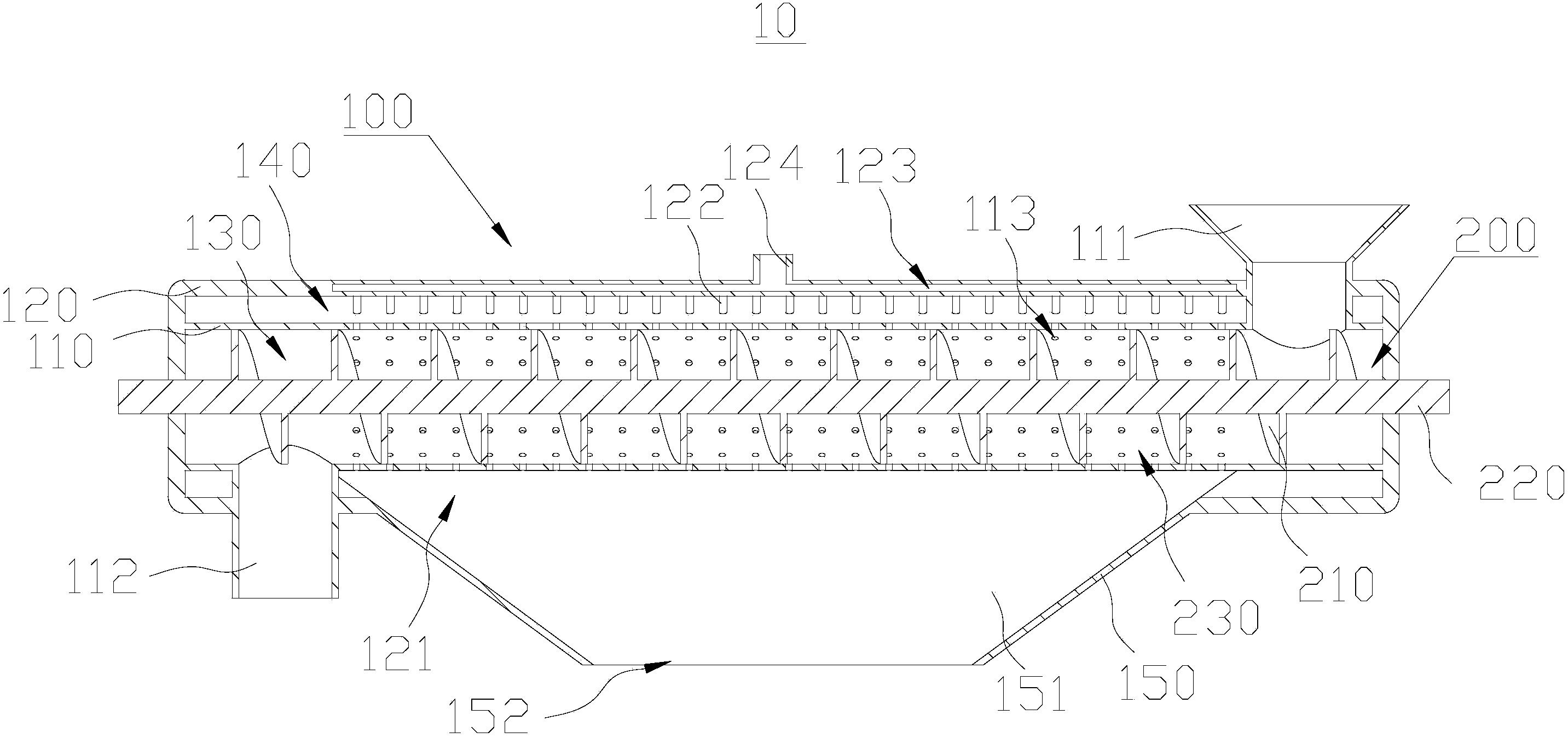

      一种螺旋送料设备，其特征在于，包括：送料装置，所述送料装置包括螺旋叶片和转轴，所述转轴穿过所述螺旋叶片的轴线并与所述螺旋叶片固定连接，所述螺旋叶片环绕所述转轴并沿所述转轴的轴向方向延伸；料筒，所述料筒包括同轴设置的内料筒和外料筒，所述内料筒内形成有第一料腔，所述内料筒与所述外料筒之间形成有第二料腔，所述内料筒的筒壁上设置有多个贯穿的筛孔；所述螺旋送料设备还包括连通至所述第一料腔的进料管道和出料管道，所述进料管道和所述出料管道分别位于所述料筒的两端；所述内料筒活动套设于所述螺旋叶片的外侧，并与所述螺旋叶片同轴设置，所述螺旋叶片与所述内料筒的内壁之间形成有螺旋状的过料通道。
