申请号: 201720883899.5

申请日: 2017.07.20

申请人: 成都惠灵丰金刚石钻头有限公司

发明人: 苏益仁; 毛忠仁; 方建华; 刘鹏

       摘要：

       本实用新型公开了一种新型耐磨块保径钻头，包括钻头的保径壁，所述保径壁的壁面上均安装有至少三条耐磨块，且每个保径壁上的耐磨块均设置在同一水平面中，耐磨块的面积占该保径壁的面积80％以上。本实用新型的专用耐磨块的耐磨性强而且形成的耐磨面积大，使用寿命长，减少钻井过程中换钻头的消耗，提高钻井效率，其制造成本比PDC复合片低；本实用新型的钻头保径外圆直径磨损小于允许的尺寸后，钻头不报废可以修复如新；本实用新型上的最厚专用耐磨块可以重复使用三次，中厚专用耐磨块可以重复使用两次，实质上就更加节约材料，降低钻头制造成本。

       主权利要求:

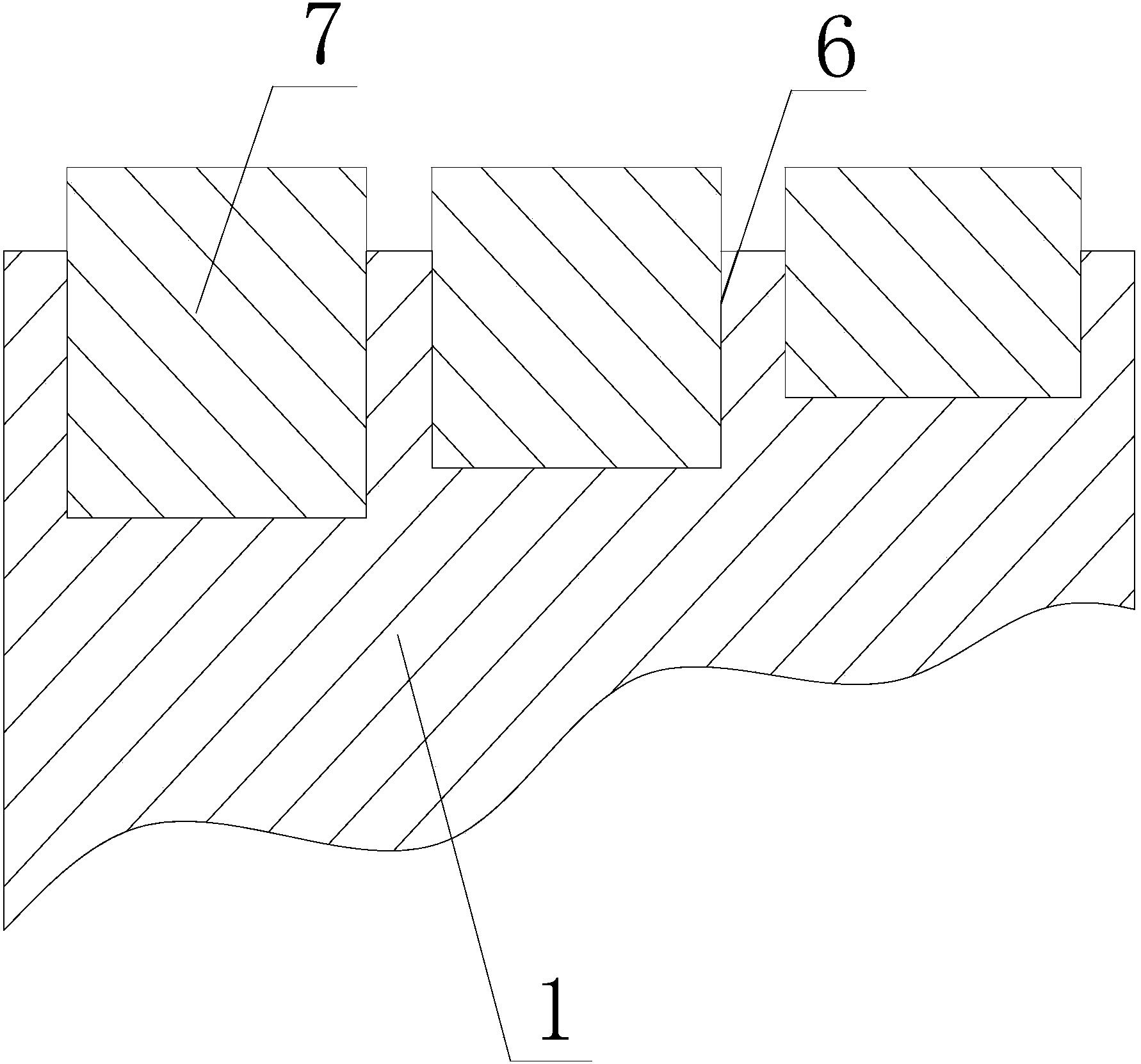

       一种新型耐磨块保径钻头，包括钻头的保径壁(1)，其特征在于，所述保径壁(1)的壁面上均安装有至少三条耐磨块(7)，沿着钻头轴线垂直方向每个保径壁(1)上的耐磨块(7)均设置在同一水平面中，耐磨块(7)的面积占该保径壁(1)的面积80％以上。
