申请号: 201720139453.1

申请日: 2017.02.16

申请人: 王莉

发明人: 王莉

       摘要：

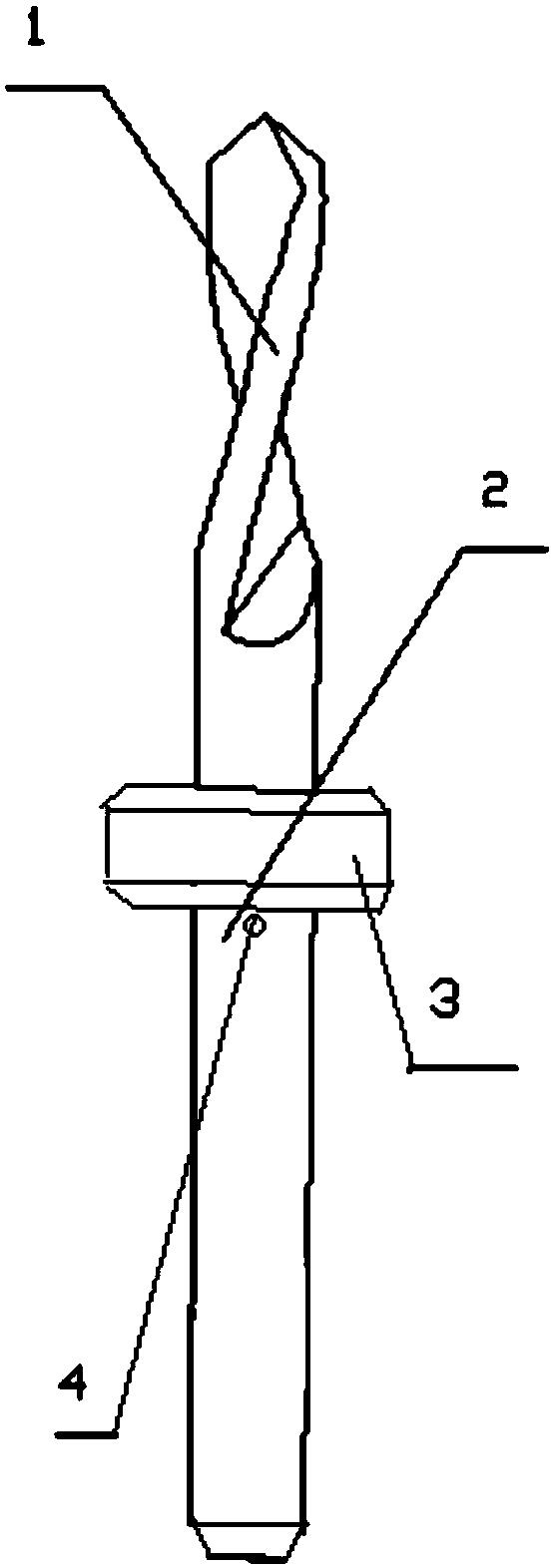

       一种新型线路板硬板和软板铣切面超平整的钻刀，包括刀具本身，刀身本体上设有刀刃部分，所述的刀刃部分在与线路板硬板和软板切面水平垂直接触时，刀刃长度大于线路板厚度，所述刀刃顶部设有加强层。所述的加强层为金刚石硬膜。所述的刀刃部分为上排屑刃，刀刃部分右螺旋分布，且刀刃旋转方向与螺旋方向相反，当切铣线路板硬板和软板过程时，刀刃向上排出粉屑。所述的刀刃部分为下排屑刃，刀刃部分左螺旋分布。与现有技术相比，本实用新型的优点和有益效果为：本实用新型产品主要采用加长线路板硬板和软板铣切刀刃的长度和改良刀刃的硬度，它将原本产品铣切过程中的切面不平整、板材挂损及产品生产不一至的现象得到避免。

       主权利要求:

       一种新型线路板硬板和软板铣切面超平整的钻刀，包括刀具本身，刀身本体上设有刀刃部分，其特征在于，所述的刀刃部分在与线路板硬板和软板切面水平垂直接触时，刀刃长度大于线路板厚度，所述刀刃顶部设有加强层。
