申请号: 201720357881.1

申请日: 2017.04.07

申请人: 南京三超新材料股份有限公司

发明人: 邹余耀; 姚金虎

       摘要：

       本实用新型属于金刚石线锯生产设备技术领域，具体涉及一种金刚石线锯防抱死绕线工装。其包括绕线轮和卡盘，绕线轮呈两端开口的套筒状，所述绕线轮的外周面为绕线区域；卡盘配置有两个且分别与所述绕线轮的两端开口处卡接配合；所述卡盘与所述绕线轮相卡接接触的表面为相互配合的倒角斜面；所述卡盘的外周缘上沿周向内凹设有至少两个便于手从卡盘外侧伸入至卡盘内侧以握持的凹槽。本实用新型能够避免绕线轮在绕线后因线轮在张力的影响下收缩导致卡盘抱死或卡死，方便装卸绕线轮，利于提高工作效率。

       主权利要求:

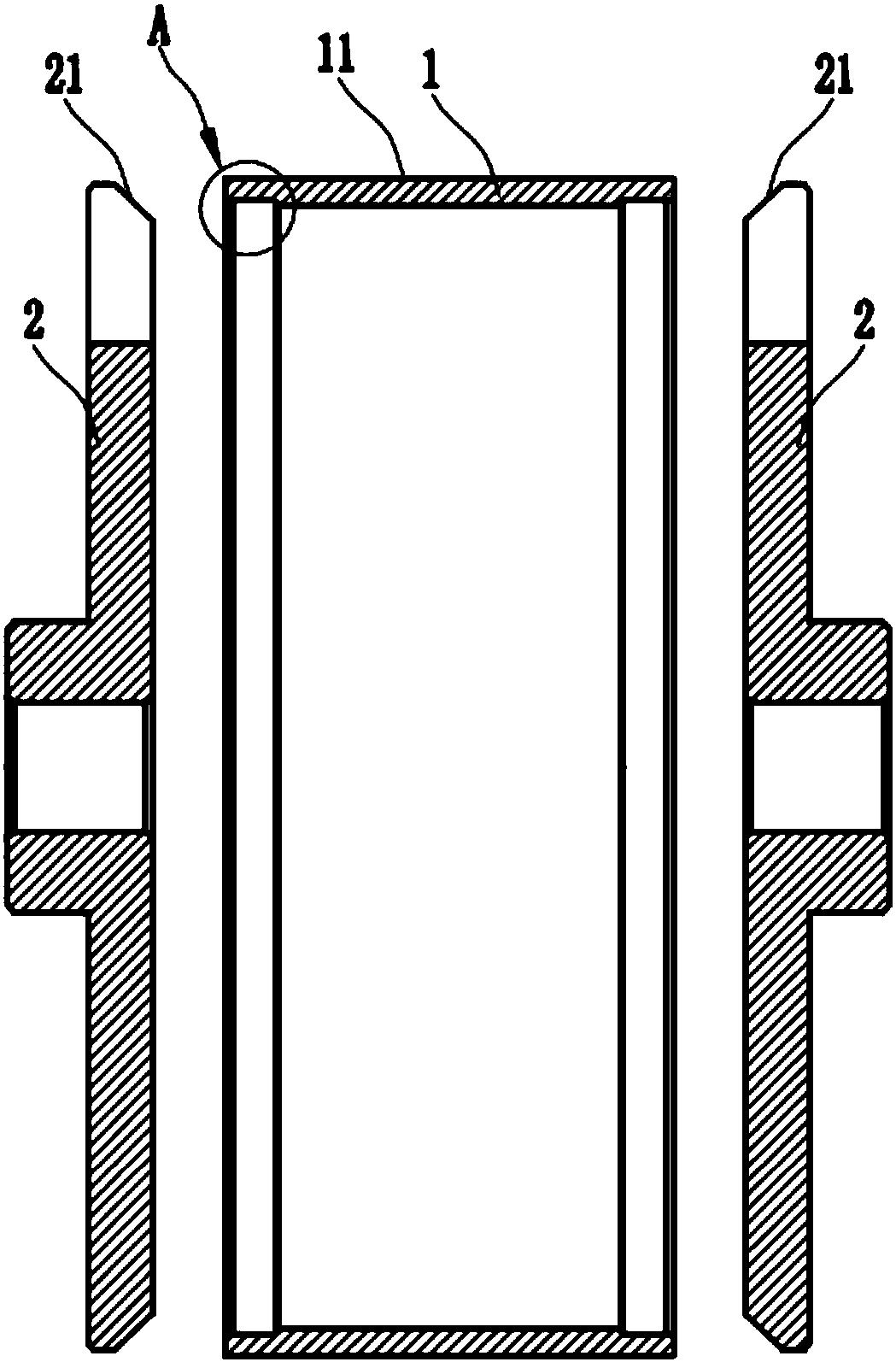

       金刚石线锯防抱死绕线工装，其特征在于，包括：绕线轮(1)，呈两端开口的套筒状，所述绕线轮(1)的外周面为绕线区域(11)；卡盘(2)，配置有两个，且分别与所述绕线轮(1)的两端开口处卡接配合；所述卡盘与所述绕线轮相卡接接触的表面为相互配合的倒角斜面；所述卡盘的外周缘上沿周向内凹设有至少两个便于手从卡盘外侧伸入至卡盘内侧以握持的凹槽(22)。
