申请号: 201621375403.5
主分类号: C25D 15/00(2006.01)
申请人: 江苏三超金刚石工具有限公司
发明人: 邹余耀; 狄峰
摘要：
       本实用新型属于金刚石线锯加工设备技术领域，具体涉及一种金刚石线锯均匀性上砂装置。本实用新型中含金刚砂的电镀液在进液罩内经过挤压后，通过镀液引导管上均匀开设的镀液引导口绝对有序的进入到上砂区域内，电镀液内的金刚砂相对有序的排列电镀在线锯基体上，从而提高了金刚砂在线锯基体表面的分散均匀性，增强了金刚石线锯的切割能力，不仅提高了产品品质，同时也提高了生产效率。

主权利要求：

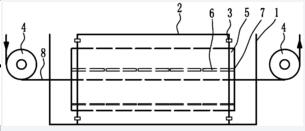

       1.金刚石线锯均匀性上砂装置，包括上砂储液槽(1)，其特征在于：所述上砂储液槽(1)内固定设置有具有密封进液空间的进液罩(2)，所述进液罩(2)上设置有进液口(3)；所述进液罩(2)的进液空间内设置有镀液引导管(5)，线锯基体(8)沿所述镀液引导管(5)的中心轴线穿过所述镀液引导管(5)；所述镀液引导管(5)的周壁上沿周向均匀开设有条状的镀液引导口(6)，每道所述镀液引导口(6)分别沿所述镀液引导管(5)的轴线方向设置；所述镀液引导管(5)的两端分别伸出所述进液罩(2)而形成与所述上砂储液槽(1)连通的排液口(7)。
