　　申请号：201620470174.9
　　申请人：四川奥格特金刚石钻头有限公司
　　发明人：彭金龙 曾凡杰

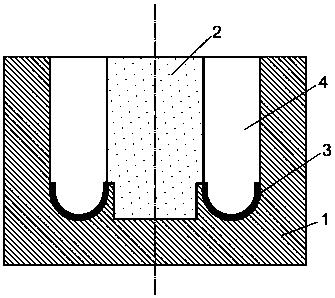

　　摘要：用于制造一次热压成型油用孕镶金刚石取芯钻头的模具，包括底模、心模、水口石墨块、水口合金块和孕镶层合金块。本实用新型通过水口石墨块、水口合金块和孕镶层合金块在底模中空环状结构中的有序组装，构建出取芯钻头的基本结构。采用注料、压制的方法，构建出油用孕镶金刚石取芯钻头形貌，随后通过一次热压成型的制造方式完成油用孕镶金刚石取芯钻头的制造。从而避免两次高温烧结，对金刚石产生的损耗，提高金刚石钻头的钻进效率。 　　主权利要求：1.用于制造一次热压成型油用孕镶金刚石取芯钻头的模具，其特征在于，包括底模（1）、心模（2）、水口石墨块（3）、水口合金块（4）和孕镶层合金块（5）；所述底模（1）底部中央设有圆形凸台（11），所述圆形凸台（11）外侧设有中空环状结构（12）；所述心模（2）为2个直径不同的圆柱体拼合而成，直径小的圆柱体设置于所述圆形凸台（11）内；所述水口石墨块（3）剖面呈U形，其U性两侧宽度不同；所述水口合金块（4）下部呈U形，上部剖面为长方形，且左右两侧宽度不同，所述水口合金块（4）设置于所述水口石墨块（3）上方；所述孕镶层合金块（5）底部呈圆弧状；所述水口石墨块（3）和所述孕镶层合金块（5）间隔布设于所述中空环状结构（12）中。
　　2.根据权利要求1所述的用于制造一次热压成型油用孕镶金刚石取芯钻头的模具，其 特征在于，所述中空环状结构（12）底部呈圆弧状。
