　　申请号：201520999189.X
　　申请人：安徽利锋机械工具有限公司
　　发明人：胡星光

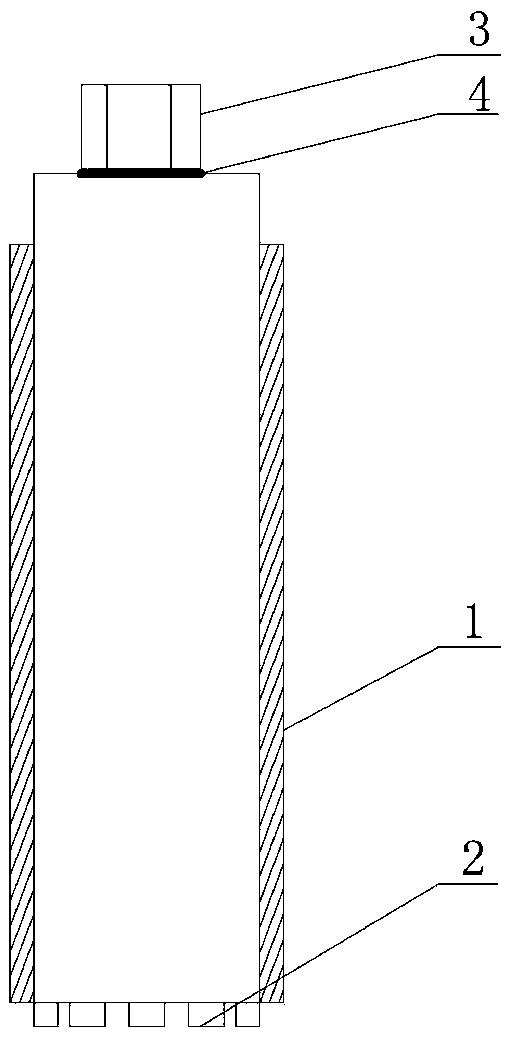

　　摘要：本实用新型公开了一种用于高速公路沥青路面的专用取芯钻头，包括基体，所述基体一端环形分布有刀头，基体与刀头固定连接，所述刀头为弧形金刚石刀头，所述金刚石刀头的外侧壁上开设有两个排削槽，金刚石刀头的内侧壁上开设有一个排削槽；所述基体另一端设有螺扣，所述螺扣与基体活动连接。本实用新型专用取芯钻头，在弧形金刚石刀头的外侧壁开设两个排削槽、内侧壁开设一个排削槽，避免造成沥青包裹在金刚石钻头上导致无法钻孔的现象，不会造成钻头损坏，既提高钻头的使用寿命，又能显著提高钻孔速度；基体与螺扣之间是可活动连接，具有结构简单、连接可靠、装拆方便优点。 　　主权利要求：1.一种用于高速公路沥青路面的专用取芯钻头，包括基体，所述基体一端环形分布有刀头，基体与刀头固定连接，其特征在于：所述刀头为弧形金刚石刀头，所述金刚石刀头的外侧壁上开设有两个排削槽，金刚石刀头的内侧壁上开设有一个排削槽；所述基体另一端设有螺扣，所述螺扣与基体活动连接。
　　2.按照权利要求1所述的一种用于高速公路沥青路面的专用取芯钻头，其特征在于：所述基体为钢管基体。
　　3.按照权利要求2所述的一种用于高速公路沥青路面的专用取芯钻头，其特征在于：所述螺扣与基体螺纹连接。
　　4.按照权利要求3所述的一种用于高速公路沥青路面的专用取芯钻头，其特征在于：所述螺扣与基体之间安装有垫片。
