　　申请号：201520344347.8
　　申请人：北京富成国际金刚石技术有限公司
　　发明人：陈本富 朱伟

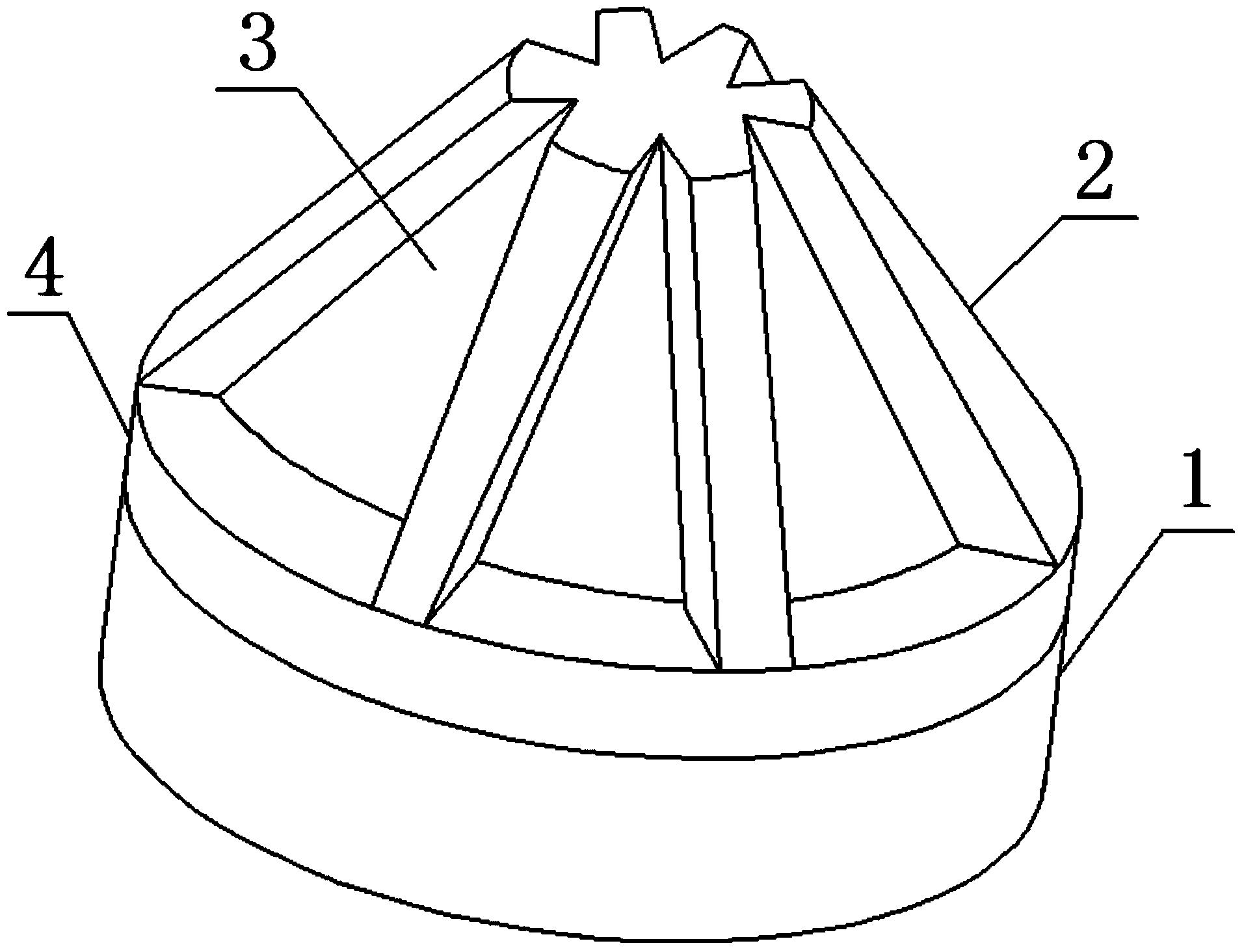

　　摘要：本实用新型公开了一种锥形金刚石复合片，包括硬质合金基底和设置在基底上的金刚石复合层，所述基底和聚晶金刚石层(2)形成复合基片，所述复合基片呈锥台形。本技术方案中，锥台与水平面夹角呈60-85度之间，采用锥台结构，在切削岩石的时候复合基片逐渐深入岩石，减轻复合基片顶部受力，提高了其寿命。 　　主权利要求：1.一种锥形金刚石复合片，包括硬质合金基底(1)和复合在基底上的聚晶金刚石层(2)，其特征在于，所述基底和聚晶金刚石层(2)形成复合基片，所述复合基片呈锥台形，在复合基片上开有多个凹槽(3)。
　　2.根据权利要求1所述的锥形金刚石复合片，其特征在于，在聚晶金刚石层(2)与基底之间设置有垫层(4)。
