　　申请号：201520067828.9
　　申请人：范新晖
　　发明人：范新晖 范新宁

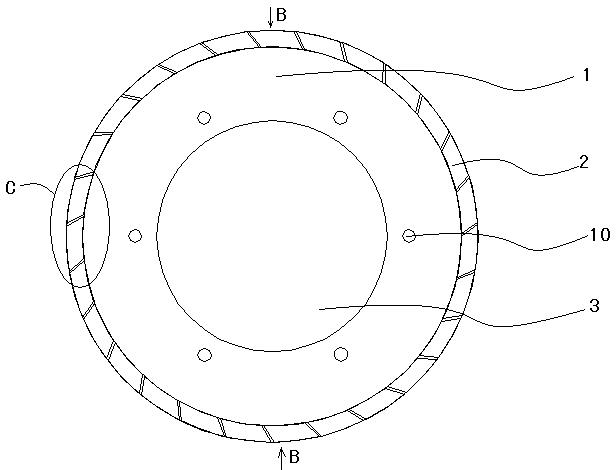

　　摘要：一种高效的金刚石磨轮，其包括环状的安装基片和固定在其上表面边缘的多个金刚石刀头，所述金刚石刀头排布呈圆环状，相邻的金刚石刀头间具有间隙；所述金刚石刀头沿着所述安装基片的径向成倾斜的角度分布；所述金刚石刀头距离所述安装基片的中心具有依据距离相等或渐变的宽度，当为渐变宽度时，距离磨轮中心越远，具有越宽的宽度，所述金刚石刀头的外侧为弧形且所述弧形的半径与所述安装基片的半径差小于等于5mm；所述金刚石刀头至少在所述安装基片沿径向的内侧设有朝向一侧倾斜的锐角斜齿；所述金刚石刀头高度沿安装基片的径向由内向外递减，使其上表面为斜面。和现有技术相比，本实用新型提供的磨轮磨削效率高，使用寿命长。 　　主权利要求：1.一种高效的金刚石磨轮，其包括环状的安装基片和固定在其上表面边缘的多个金刚石刀头，所述金刚石刀头排布呈圆环状，相邻的金刚石刀头间具有间隙；其特征在于，所述金刚石刀头沿着所述安装基片的径向成倾斜的角度分布；所述金刚石刀头距离所述安装基片的中心具有依据距离相等或渐变的宽度，当为渐变宽度时，距离磨轮中心越远，具有越宽的宽度，所述金刚石刀头的外侧为弧形且所述弧形的半径与所述安装基片的半径差小于等于5mm；所述金刚石刀头至少在所述安装基片沿径向的内侧设有朝向一侧倾斜的锐角斜齿；所述金刚石刀头高度沿安装基片的径向由内向外递减，使其上表面为斜面。
　　2.如权利要求1所述的一种高效的金刚石磨轮，其特征在于，所述锐角为10-70°。
　　3.如权利要求1所述的一种高效的金刚石磨轮，其特征在于，所述斜面的倾斜角度为5-45°。
　　4.如权利要求1所述的一种高效的金刚石磨轮，其特征在于，所示安装基片中心设有安装孔，在所述安装孔周围设有定位孔。
　　5.如权利要求4所述的一种高效的金刚石磨轮，其特征在于，所述定位孔至少为3个，均为分布在所述安装孔周围。
　　6.如权利要求1所述的一种高效的金刚石磨轮，其特征在于，所述金刚石刀头为8-45个。
　　7.如权利要求1所述的一种高效的金刚石磨轮，其特征在于，所述间隙的宽度为0.1-8mm。
