答：合成棒可能变形不大，但很多合成片都向一个方向凸凹（多数是背面凹，向上凸），尤其是在上下两头更严重，这是由于上下缸充液少或上下缸活塞进程慢与其他缸同步性差，引起上下顶...
答：1、焙烧温度：同样的叶腊石块，用不同的温度焙烧，其传压性能不同，如果焙烧温度低，其剪切强度小，摩擦系数过小，在加压时叶蜡石易从压头之间挤出，这样密封性能差，压力建立...
答：目前，国内六面顶压机普遍采用二次升压、一次提前升温的工艺程序。在最终合成表压和合成温度能保证金刚石晶体在高产高强区生长前提下，其具体的工艺参数有如下规律：（1）升温...
答：硼在金刚石晶体中同时存在三种可能的方式。这三种可能的方式是：（1）硼原子占有金刚石晶体中碳原子本来占有的位置；（2）硼原子也可位于构成金刚石晶体的碳原子之间；（3）...
答：（1）起始加热、加压时间（2）台阶压力。石墨在合金中的再结晶实验结果显示，台阶压力的选择不是任意的，不能过低，也不能过高，台阶压力过低，石墨在再结晶阶段不能很好地向...
答：（1）尽量缩小合成腔中的压力梯度和温度梯度，特别是缩小温度梯度；（2）对合成用组装块的各“元件”应有严格要求；（3）改善压机的同步性和对中心...
答：当其它条件相同时，随着温度升高，金刚石产量增加，但达到一定温度以后，继续升高温度，则金刚石产量减少。继续升高温度会使金刚石向石墨反转变，从而降低金刚石产量，单颗粒抗...
答：一般来讲，随着合成压力的升高，金刚石产量增加，粒度变细，杂质含量和晶体缺陷增加，抗压强度降低，晶体颜色变深。
答：（1）叶蜡石的保温性能随着温度的增加而变坏，导致合成腔边缘与中心温差过大。（2）为了减小顶砧的热损伤，需采用通水冷却措施，这样将导致腔体的中间部位与两端产生较大温差...
答：（1）升温表压约最终合成表压的一半，实践表明，其数值的高度明显影响金刚石的粒度粗细，一般来讲，降低升温表压，有利于金刚石粒度粗。（2）暂停表压比合成表压约低10~1...
答：在合成金刚石的研究中，控制金刚石的成核是十分重要的课题，实践表明，通过以下方法均可控制成核：（1）在金刚石合成区选择合适的温度，压力点，可以控制成核数量。（2）选择...
答：生长金刚石以石墨为原料，由石墨结构变成金刚石结构，碳原子由SP2杂化变为SP3杂化，这是培育金刚石的特点之一，其特点之二，高压熔煤法培育金刚石，是石墨碳溶解在熔融合...
答：为了要合成粗粒优质金刚石，必须保证合成系统条件的相对稳定，特别是压力、温度梯度值稳定。要稳定体系，目的不是消除梯度。这既不可能，也不必要，更不应该，否则晶体生长缺乏...

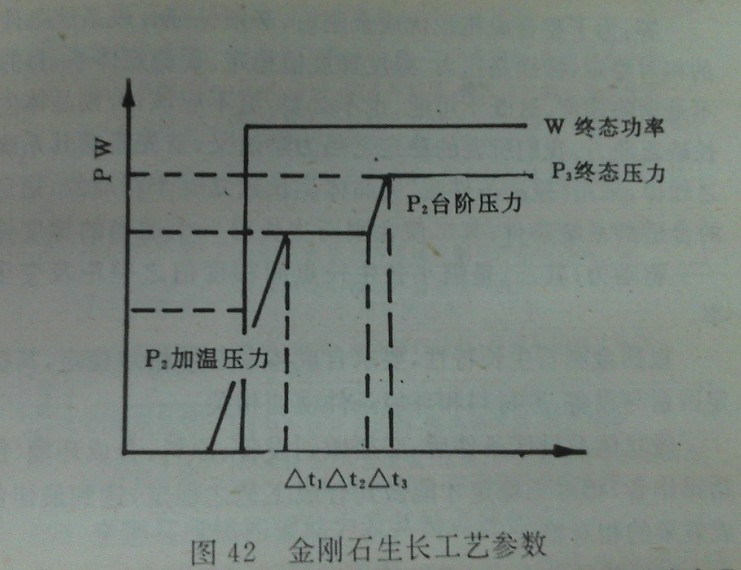

答：国内金刚石晶体生长工艺一般采用先升压，当压力达到P1时，开始加热，并一次性将加热功率达到合成所需功率，此后加...
答：当稳定的晶核已在基质中形成之后，在适当的过冷度和过饱和条件下，基质中的原子（或原子团）向界面迁移，到达适当的生长位置，使晶体长大，在人工晶体专业中“晶体...
答：强度是衡量人造金刚石晶体质量的一个重要指标，包裹体在金刚石晶体中的含量和分布对强度所产生的影响是人们十分关注的问题。随着包裹体数量增加，人造金刚石的强度下降，包裹体...
答：一般认为，一个晶体的生长由以下两个因素所决定：一个是它的内部构造，另一个是他的外部条件，对于人造金刚石晶体生长来讲，压力、温度、熔煤是生长过程中几个重要的外部条件。...
答：研究金刚石成核过程主要目的是：（1）在金刚石单晶生长过程中，如何控制一定数量的高质量晶核，生成的晶粒相互“孤立”，使其在体系空间中不和邻近颗...
10月28日，中国超硬材料网总经理石超、顾问吕华伟、南阳富栊...
为了解超硬材料及超硬材料制品发展现状，10月22日，中国超硬...
中国超硬材料网将通过一件件大事件回顾2023年的超硬材料行业华丽蝶变，在回顾和盘点中，温故知新！
2023年9月20日，时隔四年，期待已久的第六届磨料磨具磨削展览会在郑州国际会展中心隆重开幕。本次展览会由中国机械工业集团有限公司、国机精工股份有限公司、中国机械国际合作股份有限公司联合主办。旨在推动中国磨料磨具行业的快速发展，加强国内外企业的交流与合作。
手机资讯
官方微信
.jpg)
豫公网安备41010202002335号
