　　提高生产效率同时降低生产成本是金属切削追求的目标。创新不止的ISCAR公司新近推出了变色龙刀具系列，其别具一格的刀体设计，扩展了在刀具整体中造价较高的刀体的通用性，一种刀体能使用多种不同形状的刀片，从而实现了较少的刀体满足多种不同加工的要求。下面对该刀具系列做简要介绍。
　　
　　1．变色龙钻头
　　
　　该钻头由钻杆和四种可换钻头组成(见图1)。钻杆定位结构设计精巧，不仅解决了小直径机夹刀片定位的困难，而且钻头的更换简单易行，在加工中，不用把钻杆从机床上取下，夹紧结构不用任何螺钉和装置，从而更有利于节省时间。
　　

图一

　　所有的刀头均采用PVD涂层的IC528材质，韧性极佳，而且可以保证切削刃的锋利，内冷钻杆由优质的工具钢制成，有较大的容屑槽，保证排屑流畅。
　　四种不同形状钻头从φ12～16．9mm，以每0．1mm为一档，钻削的最大深度为直径的三倍和五倍。
　　四种不同形状钻头的用途：
　　IDI-SG钻头推荐用于钻孔，顶角为140°，切削刃更长；
　　　　IDI-CG钻头推荐用于倒角和钻定心孔，顶角为90°；
　　　　IDI-FG钻头推荐用于划平和钻平底孔；
　　　　IDI-RG推荐用于加工球面型腔。
　　
　　2．变色龙槽刀
　　
　　小直径的内孔槽加工一直是加工中的难点。
　　
　　ISCAR变色龙槽刀使用一根钻杆，更换不同的刀头，就可完成小内孔的车削、仿形、螺纹加工，并能加工出不同形状的槽、多种倒角及清根底面等(见图2)。

 1．车削　2．切槽　3．螺纹加工　4．仿形加工
　　
　　图二

　　
　　微型镗杆由一个特殊结构的三爪拉杆定位，侧压螺钉拉紧，定位准确，夹紧快捷，无须机外对刀，刀杆中心喷水。
　　槽加工刀头的Dmin＝7．8mm刀头宽为0．5～3mm；仿形加工的刀头圆角半径从1.2～2．0mm；可用于55°和60°螺纹加工的刀头，螺距范围为0.9mm-0.19D。
　　
　　3．变色龙车刀
　　
　　变色龙车刀采用三点支承定位，辅助复合刀座形状，采用同样一种压紧方式，可以用一个车刀体，使用四种不同的刀片，满足纵向车削、端面车削、倒角和仿形等不同加工要求(见图3)。
　　CC95MT型车刀片有95°的主偏角，推荐用于纵向切削及端面加工；
　　SC95MT型车刀片有45°的主偏角，推荐用于车削和倒角；
　　RC90MT型车刀片是圆形刀片，推荐用于仿形加工；
　　QC95MT型车刀片有四个80°的切削刃，推荐用于端面轴肩或轴向轴肩。
　　
　　4．变色龙铣刀
　　

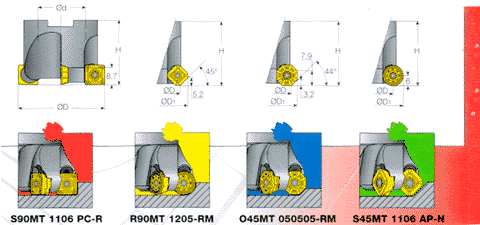

　　变色龙铣刀体，其刀片定位结构设计独特，一种刀体可装八角形，圆形或方形刀片，对应不同的刀片有不同的主偏角。
　　该铣刀不仅有立铣刀，而且有铣刀盘，尺寸范围从D32～D125。不同的刀片形状使一种刀体可以满足几乎所有的铣削加工要求(见图4)。

图三

图四

　　ISCAR变色龙刀具系列的推出，把刀具的结构设计提高到了一个新的档次。该系列刀具不仅能适应大批量生产的要求，尤其适合新产品的试制和开发，模具加工等单件、小批量、多品种的加工。一方面，先进的刀具切削性能，大大提高了生产效率；另一方面，较少的刀体库存，最大限度地降低了生产成本。
