       申请号：CN202223108748.2

       申请人：安徽省国盛量子科技有限公司

       发明人：赵博文  张少春  张振  陈道源  刘鑫  关立棚  陈守祥  陈宝亮

       摘要:

       本实用新型提供一种基于NV色心的量子传感教学设备，包括：用于发射激光的激光发生装置，以及沿发射的激光光路所在的直线依次排布的光纤耦合器、光纤、金刚石NV色心探头、光电探测装置；其中，所述光纤的一端连接于所述光纤耦合器，另一端的端面与所述金刚石NV色心探头相连接，所述金刚石NV色心探头用于接收激光并激发出荧光，所述光电探测装置用于接收所述荧光；还包括信号采集器，电连接于所述光电探测装置，用于采集所述光电探测装置输出的探测信号。本实用新型所采用的直线型光路以及光纤传输技术具有结构紧凑、操作简单、稳定性好、集成度高的有益效果，能够产业化应用于教育教学等领域。

       主权利要求:

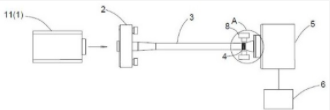

       1.一种基于NV色心的量子传感教学设备，其特征在于，所述设备包括：用于发射激光的激光发生装置（1），以及沿发射的激光光路所在的直线依次排布的光纤耦合器（2）、光纤（3）、金刚石NV色心探头（4）、光电探测装置（5）；其中，所述光纤（3）的一端连接于所述光纤耦合器（2），另一端的端面与所述金刚石NV色心探头（4）相连接，所述金刚石NV色心探头（4）用于接收激光并激发出荧光，所述光电探测装置（5）用于接收所述荧光；还包括信号采集器（6），电连接于所述光电探测装置（5），用于采集所述光电探测装置（5）输出的探测信号。
