申请号：CN202222977804.X

申请人：淮北万恒机电科技有限公司

发明人：乙万玉  乙一  乙夫月  苏辉

摘要:

       本实用新型公开了一种开闭式金刚石复合片钻头，包括立柱，所述立柱的底部固定安装有安装机构，所述安装机构的顶部固定安装有顶盘，所述顶盘的顶部等间距呈圆环形开设有插槽，所述插槽内设有钻头机构，所述插槽设置为等间距的三组；所述钻头机构包括安装座和限位孔，所述限位孔开设于插槽内两侧内端，所述安装座插接于插槽的内部，所述安装座的顶部固定安装有基块。本实用新型采用上述结构，由于可更换式钻头设计，可降低崩刃时钻头更滑所需的时间，无需更换整个钻头，使用成本较低，同时采用基座和插槽相互衔接限位，可保持较好的稳定性，使得本钻头实用性较强，应用前景较为广泛。

主权利要求:

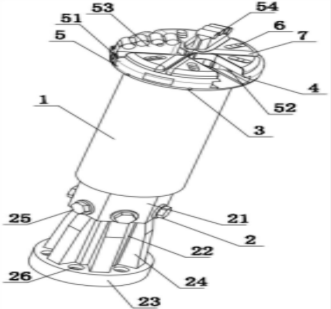

       1.一种开闭式金刚石复合片钻头，其特征在于：包括立柱(1)，所述立柱(1)的底部固定安装有安装机构(2)，所述安装机构(2)的顶部固定安装有顶盘(3)，所述顶盘(3)的顶部等间距呈圆环形开设有插槽(4)，所述插槽(4)内设有钻头机构(5)，所述插槽(4)设置为等间距的三组，所述顶盘(3)的顶部等间距开设有漏孔(6)和导水槽(7)；所述钻头机构(5)包括安装座(51)和限位孔(52)，所述限位孔(52)开设于插槽(4)内两侧内端，所述安装座(51)插接于插槽(4)的内部，所述安装座(51)的顶部固定安装有基块(53)，所述基块(53)的顶部等间距固定安装有四组钻头本体(54)。
