申请号: 201721416033.X

申请日: 2017.10.30

申请人: 郑州人造金刚石及制品工程技术研究中心有限公司

发明人: 姜豪; 张建华; 孙晓盼; 刘创勋; 李盟

       摘要：

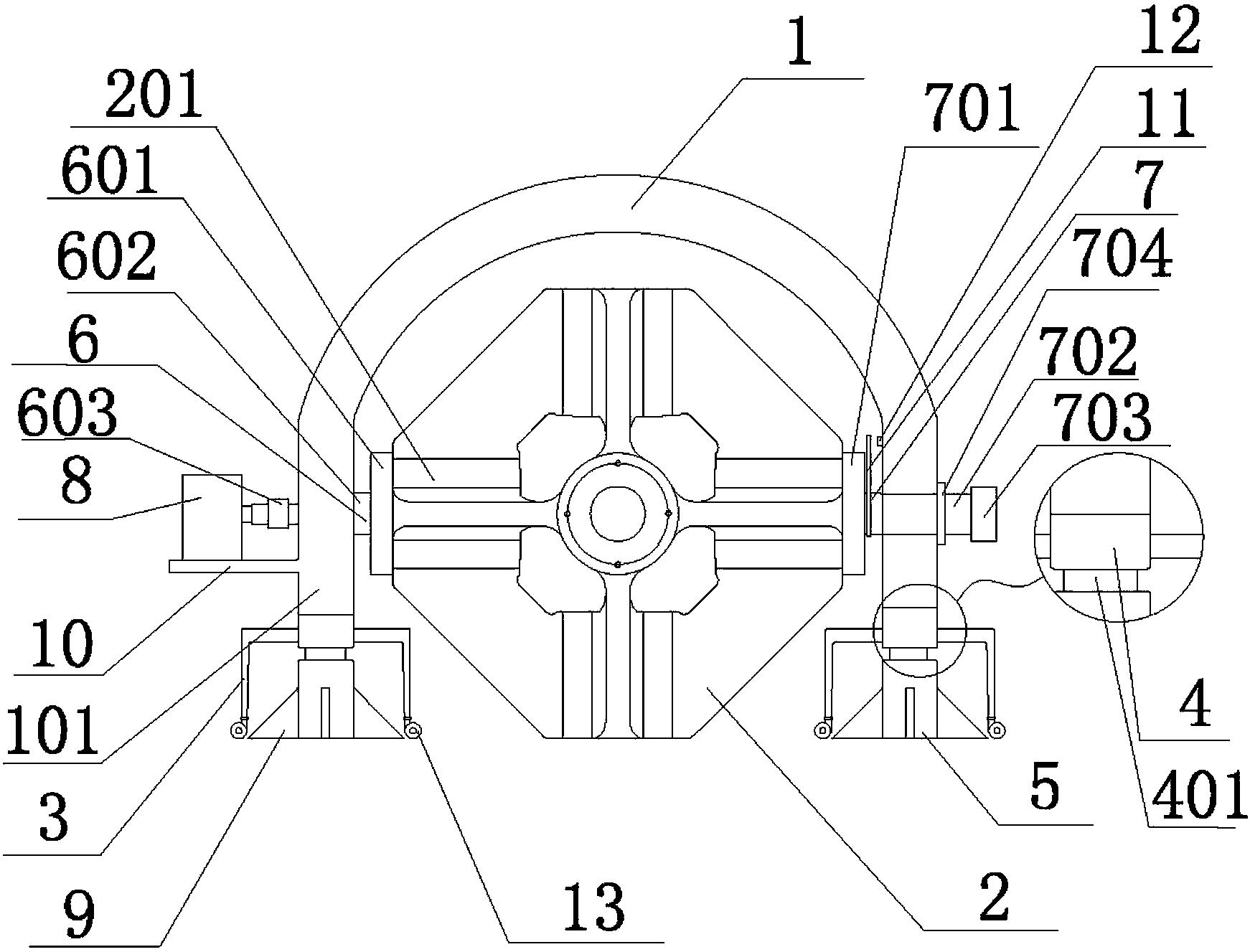

       本实用新型属于一体式六面顶压机技术领域，具体涉及一种一体式六面顶压机翻转装置，包括门拱形框架，门拱形框架套在一体式六面顶压机外部，门拱形框架朝向一体式六面顶压机的一侧为内侧面，相反的一面为外侧面，门拱形框架两个端部的内外两侧面分别设有支撑杆，门拱形框架的内部为中空的结构且内部设有两个液压缸，两个液压缸分别设置在门拱形框架的两个端部，两个液压缸的伸缩杆伸出门拱形框架端部的端面且连接稳定筋板，稳定筋板放置在地面上，本实用新型使用方便，防止一体式六面顶压机翻转时受到碰撞，安全稳定。

       主权利要求:

       一种一体式六面顶压机翻转装置，其特征在于，包括门拱形框架，门拱形框架套在一体式六面顶压机外部，门拱形框架朝向一体式六面顶压机的一侧为内侧面，相反的一面为外侧面，门拱形框架两个端部的内外两侧面分别设有支撑杆，门拱形框架的内部为中空的结构且内部设有两个液压缸，两个液压缸分别设置在门拱形框架的两个端部，两个液压缸的伸缩杆伸出门拱形框架端部的端面且连接稳定筋板，稳定筋板放置在地面上，门拱型框架两竖向框架的内侧面分别设有固定装置，固定装置与六面顶压机的一活塞缸底部相接触，液压缸的伸缩杆收缩时，一体式六面顶压机放置在地面上，所述的固定装置分为第一固定装置和第二固定装置，第一固定装置和第二固定装置相对设置，第一固定装置包括第一旋转盘，第一旋转盘通过第一旋转轴连接联轴器，第一旋转轴贯穿门拱形框架，联轴器位于门拱形框架的外侧面，旋转电机上还设有减速器，联轴器连接减速器，旋转电机和减速器设置在托盘上，托盘与门拱形框架固定连接，所述的第二固定装置包括第二旋转盘，第二旋转盘通过第二旋转轴连接转动手柄，第二旋转轴贯穿门拱型框架，手柄与门拱形框架的外侧面之间的第二旋转轴上套设调节螺母，调节螺母与门拱形框架的外侧面固定连接。
