申请号: 201721115107.6

申请日: 2017.08.31

申请人: 镇江美杰超硬材料有限公司

发明人: 于德怀

       摘要：

       本实用新型涉及金刚石工具的技术领域，特别是涉及一种金刚石玻璃刀，其切割时不需要直尺固定，提高切割质量，避免对使用者造成伤害；并且不需要借助其他工具就可以进行圆形切割，而且精度可以把握，提高实用性；同时可以对刀头进行更换，重复使用，节约成本；包括刀柄、刀头和支架，刀柄的底端与刀头的顶端连接，刀头的底端设置有金刚石刀刃，刀柄的右端设置有刻度针，支架的内部设置有十字滑道，并在十字滑道内设置有滑块，刀柄倾斜穿过滑块，十字滑道内设置有旋转空间，支架的底端设置有两组左支板、两组右支板、两组下支板、两组限位板、两组弹簧、两组支腿和两组吸盘，还包括螺纹杆、螺纹管、把手、左参照针和右参照针。

       主权利要求:

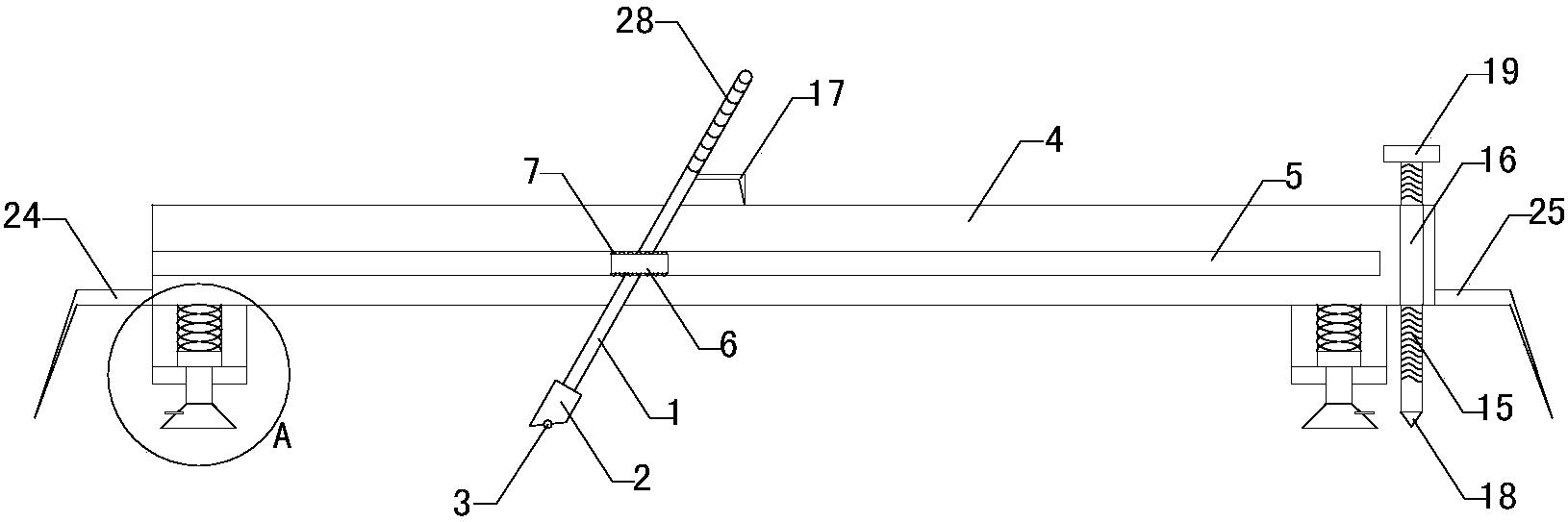

       一种金刚石玻璃刀，包括刀柄（1）和刀头（2），刀头（2）的顶端与刀柄（1）的底端连接，刀头（2）的底端设置有金刚石刀刃（3）；其特征在于，还包括支架（4），所述支架（4）内部设置有十字滑道（5），并在十字滑道（5）内设置有滑块（6），所述十字滑道（5）的左端设置有开口，所述滑块（6）的顶端前侧和后侧与底端的前侧和后侧均设置有滑轮（7），滑块（6）可在十字滑道（5）内左右滑动，所述刀柄（1）的顶端自滑块（6）底端中部穿过滑块（6）至滑块（6）的上方，并且刀柄（1）的顶端为向右倾斜设置，支架（4）的底端设置有两组左支板（8）、两组右支板（9）、两组下支板（10）、两组限位板（11）、两组支腿（12）、两组弹簧（13）和两组吸盘（14），所述两组左支板（8）、两组右支板（9）和两组弹簧（13）的顶端分别与支架（4）底端的左侧和右侧连接，所述每组下支板（10）顶端的左侧和右侧分别与一组左支板（8）和一组右支板（9）的底端连接，所述每组下支板（10）的中部均设置有下通孔，所述每组支腿（12）的顶端均穿过一组下通孔并与一组限位板（11）的底端连接，每组弹簧（13）的底端均与一组限位板（11）的顶端连接，所述每组吸盘（14）均安装在一组支腿（12）的下方，所述金刚石刀刃（3）的底端与两组吸盘（14）的底端均位于同一水平面上；还包括螺纹杆（15）、螺纹管（16）和刻度针（17），所述刻度针（17）安装在刀柄（1）的右端，刻度针（17）的尖端顶部与支架（4）顶端存在一定的间隙，所述支架（4）的右端设置有右通孔，所述螺纹管（16）固定安装在右通孔内部，所述螺纹杆（15）的底端自支架（4）顶端螺装插入至螺纹管（16）顶端内部并穿过螺纹管（16），并在螺纹杆（15）的底端设置有固定钉（18），螺纹杆（15）的顶端设置有旋转杆（19），所述十字滑道（5）的左端设置有旋转空间（20），所述滑块（6）可在旋转空间（20）进行转动，所述支架（4）顶端的后侧设置有刻度线（21）；所述刀头（2）顶端与所述刀柄（1）的底端为螺装可拆卸连接。
