申请号: 201720641822.7

申请日: 2017.06.05

申请人: 博深普锐高（上海）工具有限公司

发明人: 田广军

       摘要：

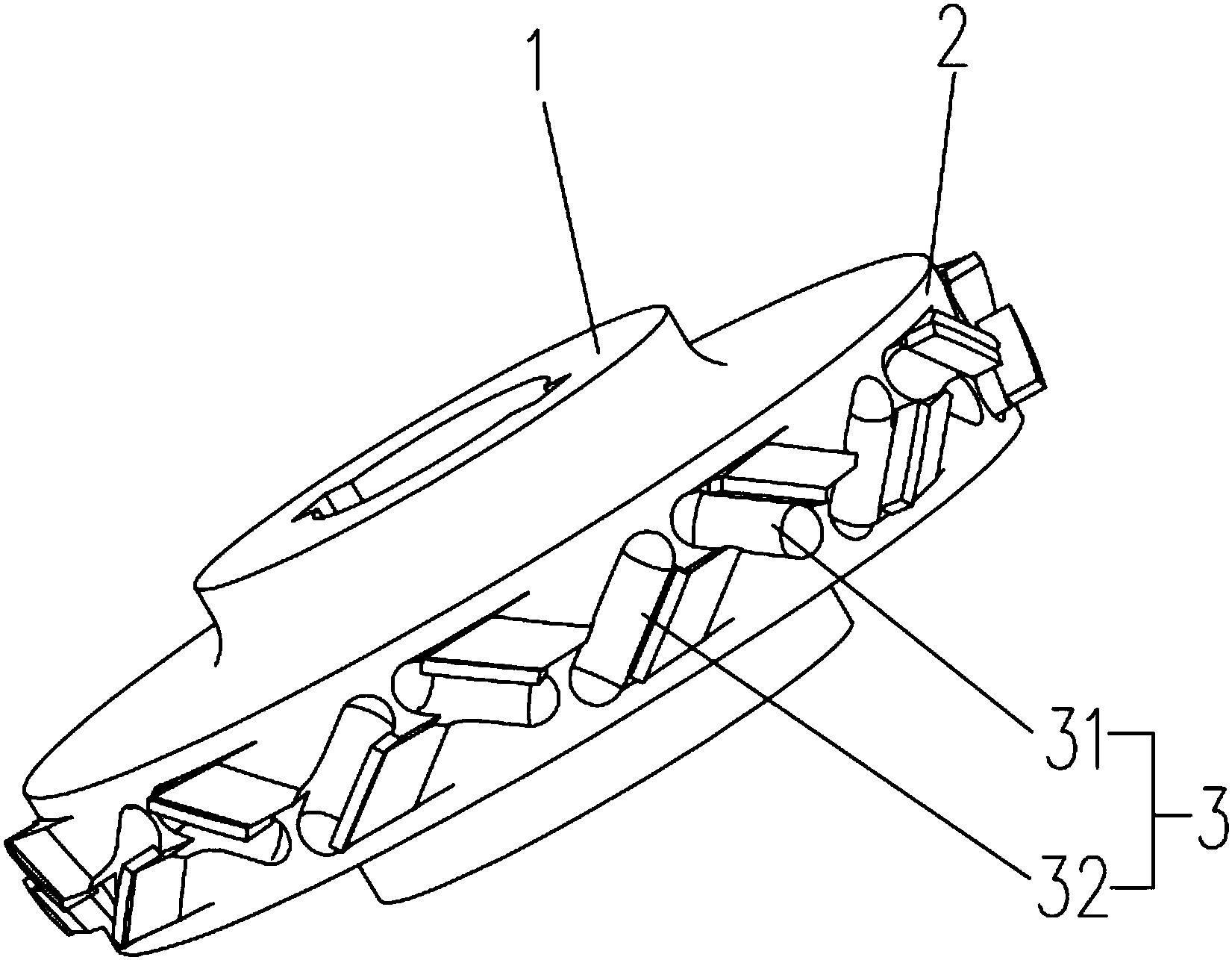

       本实用新型公开了一种铅笔齐边刀，其技术方案要点是包括刀体和设置在刀齿上的齿座，其特征在于：所述齿座上焊接有金刚石刀齿，所述金刚石刀齿分为上排刀齿和下排刀齿，所述上排刀齿面角方向下压，所述下排刀齿面角方向上压，所述金刚石刀齿设有一系列角度参数，包括前角10°～20°，后角10°～20°，面角30°～55°,本实用新型的优点在于与硬质合金合金锯片或者金刚石齐边刀相比，本实用新型既即有效的解决了铅笔齐边加工过程中掉漆或者铅芯崩损的问题，也有效降低了刀具的制造成本，更加经济。

       主权利要求:

       一种铅笔齐边刀，包括刀体和设置在刀齿上的齿座，其特征在于：所述齿座上焊接有金刚石刀齿，所述金刚石刀齿分为上排刀齿和下排刀齿，所述上排刀齿面角方向下压，所述下排刀齿面角方向上压，所述金刚石刀齿设有一系列角度参数，包括前角10°～20°，后角10°～20°，面角30°～55°。
