申请号: 201721197889.2

申请日: 2017.09.19

申请人: 柘城惠丰钻石科技股份有限公司

发明人: 王来福; 沈金殿

       摘要：

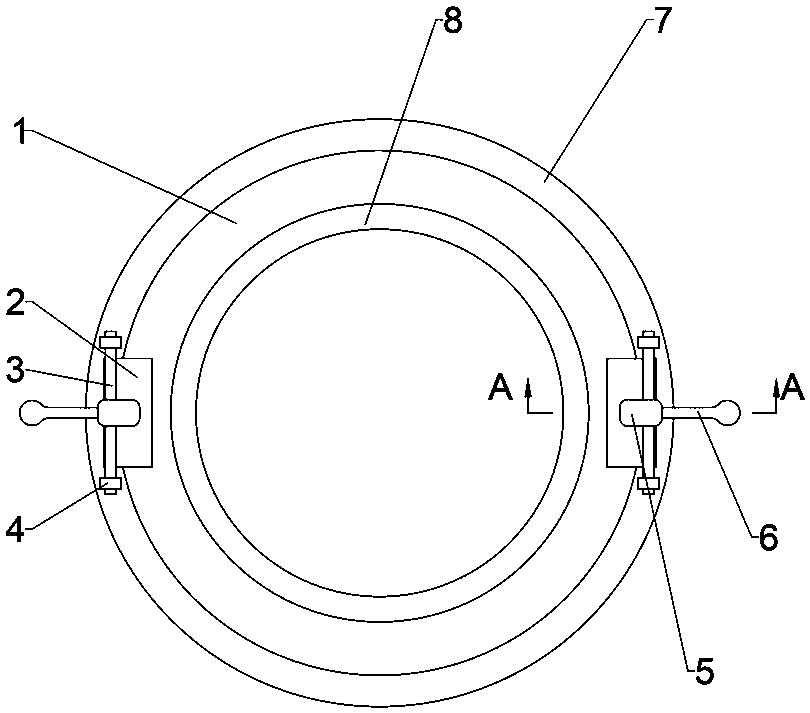

       本实用新型属于球磨机设备领域，具体涉及一种金刚石微粉球磨机的杠杆密封装置,包括密封圈、球磨筒密封盖、压封密盖弹簧板、销子栓、销子支架和压板偏心轴凸轮，所述球磨筒密封盖、压封密盖弹簧板、销子栓、销子支架和压板偏心轴凸轮均设置在球磨机进料口的球磨筒端面，密封圈和球磨筒密封盖均为环状结构，密封圈设置在球磨筒端面与球磨桶密封盖之间，所述球磨筒端面上固定设有多对销子支架，每对销子支架之间通过销子栓固定连接，销子栓铰接有压板偏心轴凸轮，压板偏心轴凸轮与球磨桶密封盖之间设有压封密盖弹簧板。本实用新型解决了现有球磨机在更换密封圈时的耗时多、效率低、资源浪费的问题。

       主权利要求:

       一种金刚石微粉球磨机的杠杆密封装置，其特征在于，包括密封圈、球磨筒密封盖、压封密盖弹簧板、销子栓、销子支架和压板偏心轴凸轮，所述球磨筒密封盖、压封密盖弹簧板、销子栓、销子支架和压板偏心轴凸轮均设置在球磨机进料口的球磨筒端面，密封圈和球磨筒密封盖均为环状结构，密封圈设置在球磨筒端面与球磨桶密封盖之间，所述球磨筒端面上固定设有多对销子支架，每对销子支架之间通过销子栓固定连接，销子栓铰接有压板偏心轴凸轮，压板偏心轴凸轮与球磨桶密封盖之间设有压封密盖弹簧板。
