申请号: 201721063791.8
申请日: 2017.08.24
申请人: 沈阳建筑大学
发明人: 王贺; 李亮; 吴玉厚; 李颂华; 孙健
摘要:

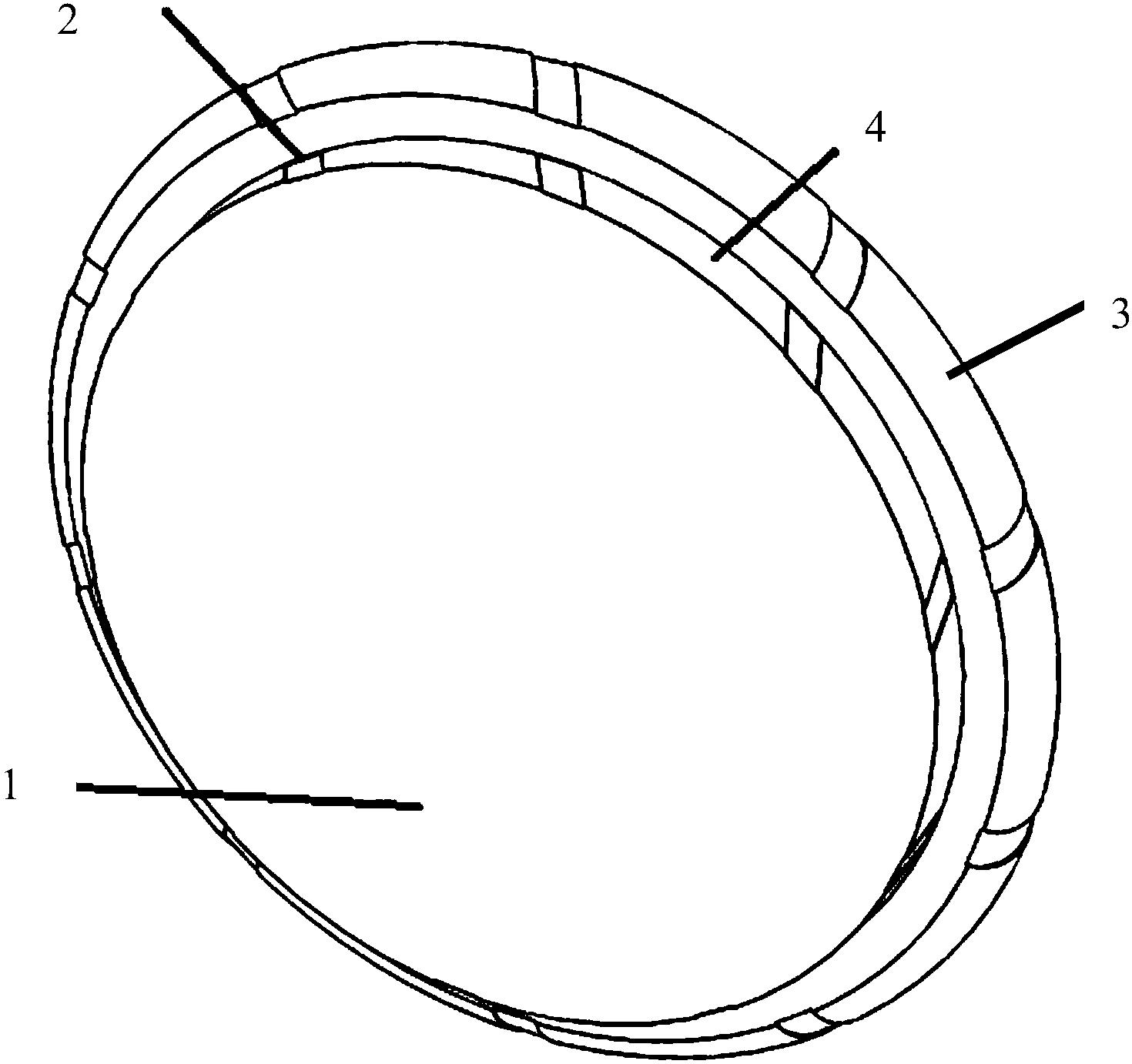

本实用新型提供一种用于陶瓷沟道精加工的金刚石砂轮,安装在机床的电主轴上,包括基体和磨削层,基体的外表面包覆由磨粒和结合剂组成的磨削层,金刚石砂轮外表面开有斜向的沟槽。所述沟槽,仅在金刚石砂轮外表面的圆弧凸起位置开设,或者在金刚石砂轮外表面的圆弧凸起位置和平面位置均开设。本实用新型通过在金刚石砂轮表面制造斜向沟槽,可以改善切入磨削方式,使得金刚石砂轮和工件接触处产生纵磨,有利于提高加工表面的质量。
主权利要求:
一种用于陶瓷沟道精加工的金刚石砂轮,安装在机床的电主轴上,其特征在于,包括基体和磨削层,基体的外表面包覆由磨粒和结合剂组成的磨削层,金刚石砂轮外表面开有斜向的沟槽。
