　　申请号：201620630688.6
　　申请人：江苏锋泰工具有限公司
　　发明人：邱瑜铭 董先龙

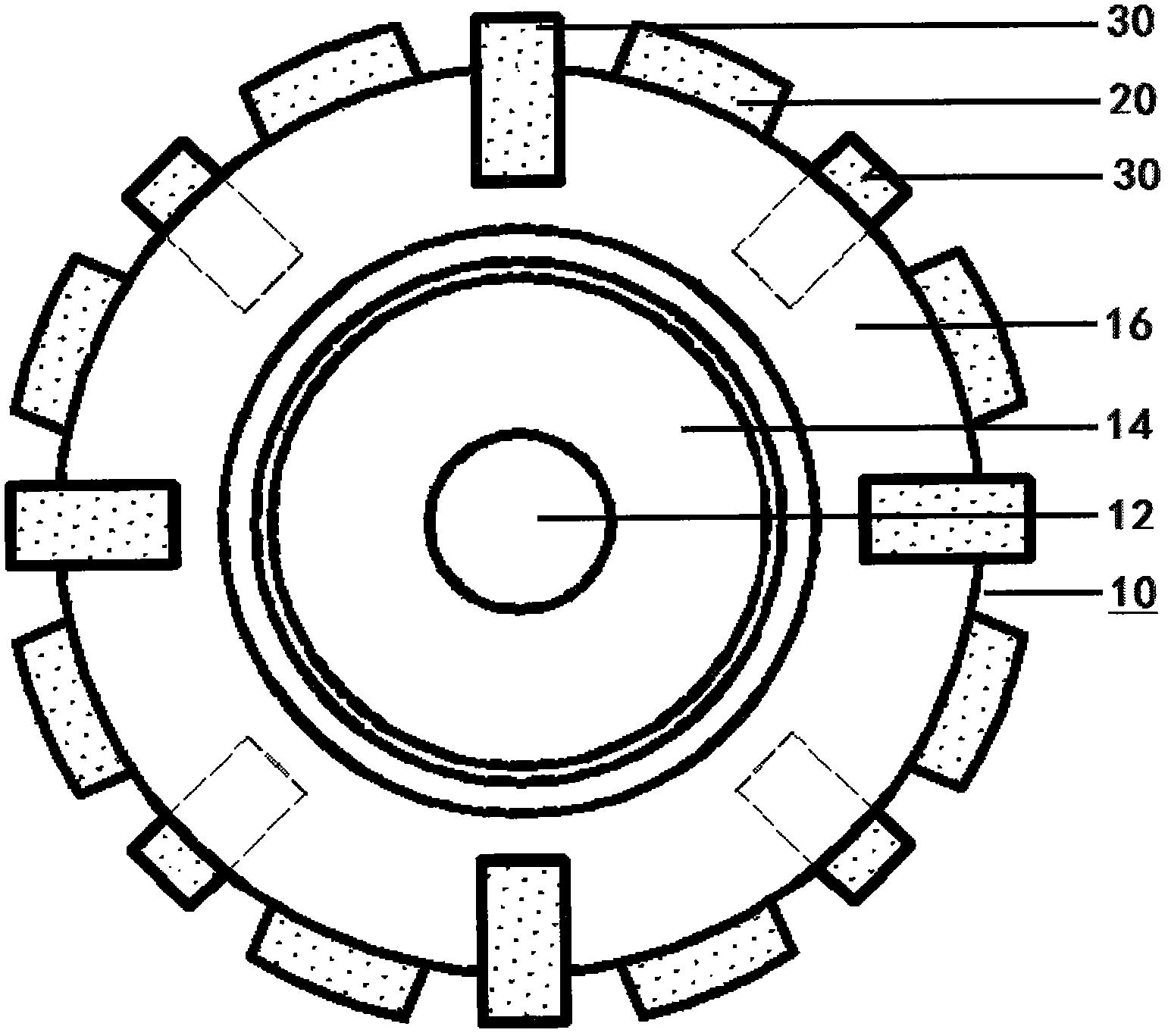

　　摘要：本实用新型涉及一种飞碟式焊接开槽片，属于金刚石切削刀具的技术领域。本实用新型的飞碟式焊接开槽片，包括由内部区域和外围环形区域组成的基体，外围环形区域设置有V形金刚石刀头和楔形金刚石刀头，楔形金刚石刀头间隔地焊接在外围环形区域的正反表面上并且延伸至外围环形区域外，相邻的楔形金刚石刀头之间的外围环形区域的端壁上焊接有V形金刚石刀头，并且V形金刚石刀头至中心的距离大于楔形金刚石刀头至中心的距离。本实用新型的飞碟式焊接开槽片将端部的刀头设计成V形，在高速切割时可以更快的定位切割点，而且通过在基体侧面焊接楔形金刚石刀头可以减少与加工材料的接触面积，可以大幅降低切割阻力，降低噪声，并提高切割效率。 　　主权利要求：1.一种飞碟式焊接开槽片，包括基体，所述基体由内部区域和外围环形区域组成，所述内部区域的中心设置有轴孔，其特征在于：所述外围环形区域设置有V形金刚石刀头和楔形金刚石刀头，所述楔形金刚石刀头间隔地焊接在外围环形区域的正反表面上并且延伸至外围环形区域外，所述相邻的楔形金刚石刀头之间的外围环形区域的端壁上焊接有V形金刚石刀头，并且所述V形金刚石刀头至内部区域中心的距离大于所述楔形金刚石刀头至内部区域中心的距离。
