申请号:201620517584.4
申请人:陕西
金刚石油机械有限公司
发明人:孙泰林 刘新军 尚明 张鹏
摘要:本实用新型属于石油钻井领域,具体公开了一种
前后喷射式聚晶复合

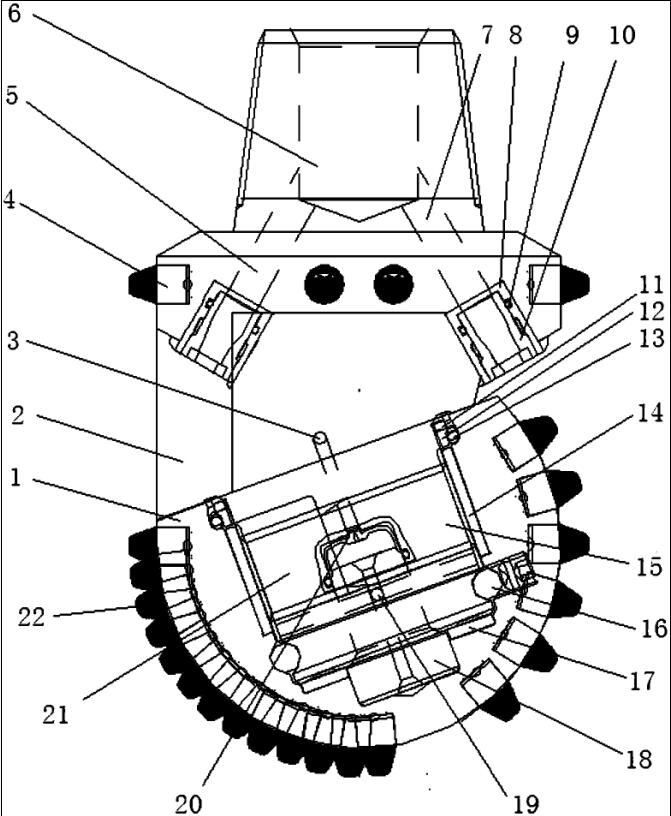

单牙轮钻头,包括一种前后喷射式聚晶复合单牙轮钻头,包括牙轮(1)和钻头基体(2),所述钻头基体(2)的端部设有斜向内伸出的大轴(15),大轴(15)上设有牙轮(1),钻头基体(2)的内部设有注水孔(6)以及与注水孔(6)相通的前向斜水孔(7)和后向斜水孔(5),所述前向斜水孔(7)与大轴(15)倾向相同,所述后向斜水孔(5)与大轴(15)倾向相背;所述牙轮(1)上设有多排旋转轨迹等距错位的齿孔,齿孔内过盈安装有切削齿(22)。本实用新型的这种方案具有钎焊固齿稳定、牙轮轴承空间大以及破岩更加全面等优点。
主权利要求:1.一种前后喷射式聚晶复合单牙轮钻头,包括牙轮(1)和钻头基体(2),其特征在于,所述钻头基体(2)的端部设有斜向内伸出的大轴(15),大轴(15)上设有牙轮(1),钻头基体(2)的内部设有注水孔(6)以及与注水孔(6)相通的前向斜水孔(7)和后向斜水孔(5),所述前向斜水孔(7)与大轴(15)倾向相同,所述后向斜水孔(5)与大轴(15)倾向相背;所述牙轮(1)上设有多排旋转轨迹等距错位的齿孔,齿孔内过盈安装有切削齿(22),所述切削齿(22)的切削面烧结有聚晶金刚石层;所述牙轮(1)内设有台阶状安装盲孔,所述台阶状安装盲孔的大孔靠近台阶处设有内壁弧形槽,大轴(15)上设置有与所述内壁弧形槽对应的外壁弧形槽,所述外壁弧形槽与内壁弧形槽之间安装有多个滚珠(16),在所述大轴(15)端面和台阶状安装盲孔的台阶之间设有止推圈(17);所述大轴(15)根部设有轴台阶,所述台阶状安装盲孔的大孔靠近开口处设有牙轮槽,在大轴与牙轮槽之间设有轮金属环(12),在所述轮金属环(12)与牙轮槽之间设有轮密封圈(13);所述钻头基体(2)上设有传压孔(3),所述大轴(15)的外壁上设置有储油槽(21),大轴(15)的端部设有小圆柱孔,小圆柱孔中过盈安装有小轴(18),小轴(18)内设有轴油孔(19),小轴(18)与小圆柱孔之间设有储油囊(20),所述储油囊(20)分别与所述传压孔(3)、储油槽(21)和轴油孔(19)相通。
2.根据权利要求1所述的前后喷射式聚晶复合单牙轮钻头,其特征在于,所述牙轮(1)上设有三排前齿孔组(23)和三排后齿孔组(24),所述前齿孔组(23)与所述后齿孔组(24)间隔设置。
3.根据权利要求2所述的前后喷射式聚晶复合单牙轮钻头,其特征在于,所述前齿孔组(23)包含七个齿孔,所述后齿孔组(24)包含六个齿孔。
4.根据权利要求1所述的前后喷射式聚晶复合单牙轮钻头,其特征在于,所述轮金属环(12)的外径密封面包含斜面和平面,所述牙轮槽底面包含与轮金属环(12)的径向密封面对应的斜面和平面。
5.根据权利要求1所述的前后喷射式聚晶复合单牙轮钻头,其特征在于,所述前向斜水孔(7)和后向斜水孔(5)内分别安装有喷嘴(10),喷嘴(10)外设有喷嘴套(8),喷嘴套(8)与喷嘴(10)之间安装有喷嘴密封圈(9)。
6.根据权利要求5所述的前后喷射式聚晶复合单牙轮钻头,其特征在于,所述的喷嘴(10)为内六方硬合金喷嘴。
7.根据权利要求1所述的前后喷射式聚晶复合单牙轮钻头,其特征在于,所述轮密封圈(13)为氢化丁腈橡胶制造,轮金属环(12)为高速工具钢制成。
8.根据权利要求1所述的前后喷射式聚晶复合单牙轮钻头,其特征在于,所述钻头基体(2)上设置有四组保径齿(4),每组保径齿(4)分别为两个。
9.根据权利要求8所述的前后喷射式聚晶复合单牙轮钻头,其特征在于,所述保径齿(4)的切削面上烧结有聚晶金刚石层。
