　　申请号：201620201414.5
　　申请人：林宏祥
　　发明人：林宏祥

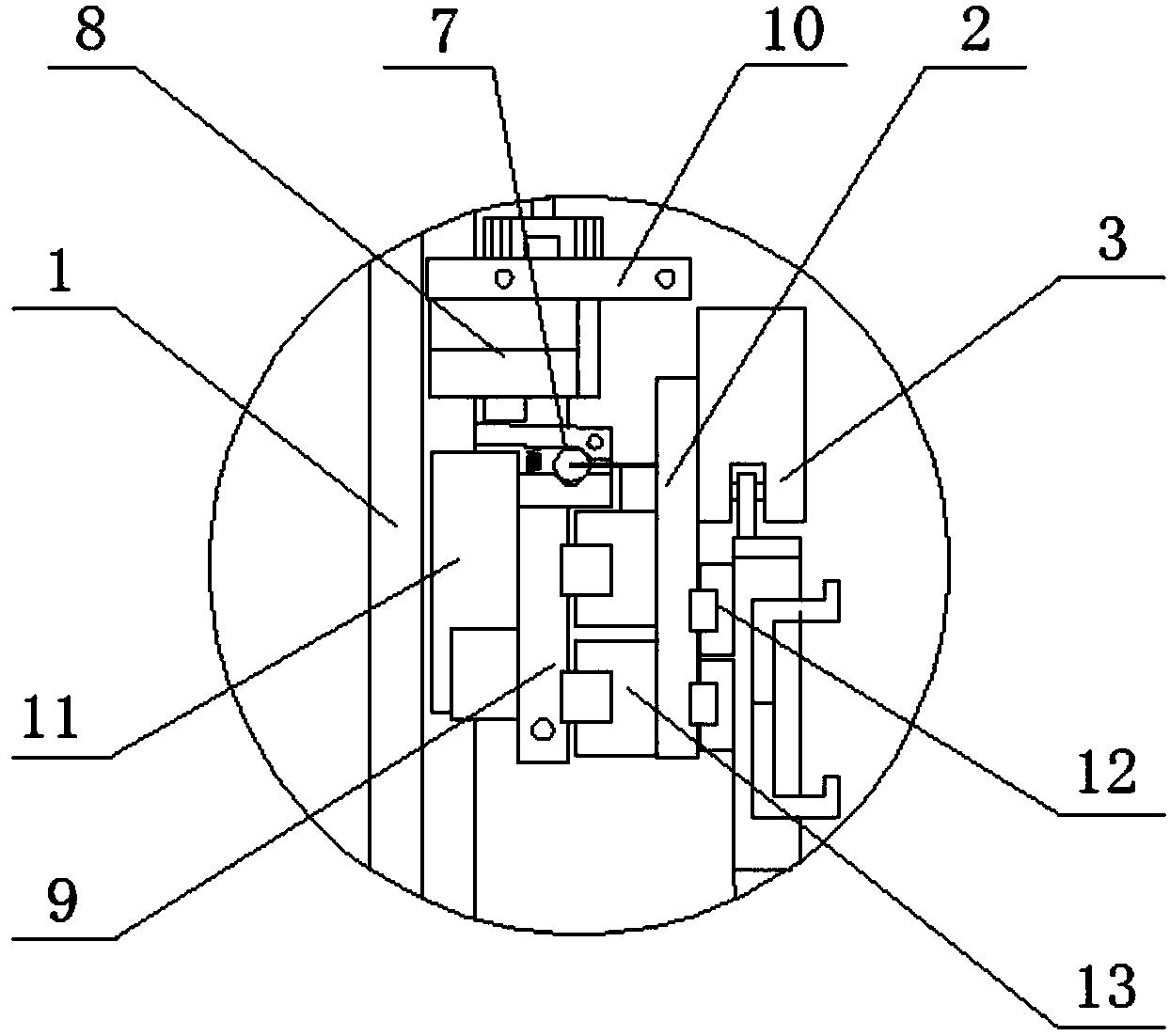

　　摘要：本新型金刚石锯片焊接对中定位装置，利用手指气缸对锯片基体的加持来实现了金刚石刀头与锯片基体的精准对中，再通过夹紧气缸或夹紧螺栓施加给夹紧块一个与活动块滑动方向相垂直的力来对活动块进行定位，该结构在定位过程中不会对活动块的水平位置产生任何影响，不会影响金刚石刀头与锯片基体的对中精度；该对中定位装置通过合理的设计，具有操作方便快捷、节省劳动成本、误差小、对中定位准确度高、适用性强优点，有效解决了现有金刚石锯片焊架对中定位机构操作繁琐、劳动成本高、误差大、精度低、实用性差的缺陷。 　　主权利要求：1.一种金刚石锯片焊接对中定位装置，固定安置于焊架（1）上，由对中机构和定位机构组成；其特征在于：所述对中机构包括横向活动板（2）和锯片对中夹持机构（3）,所述锯片对中夹持机构（3）固定安置于横向活动板（2）上，所述横向活动板（2）通过活动板滑动导轨（13）滑动安置于竖向活动板（9）上；所述定位机构安置于横向活动板（2）与竖向活动板（9）之间，由横轴（18）、夹紧块（7）以及夹紧气缸（8）组成；所述横轴（18）通过弹片（19）固定在横向活动板（2）上，所述夹紧块（7）由一端铰接的上夹块（15）和下夹块（16）组成，所述的上夹块（15）与下夹块（16）之间拼合形成用于夹持横轴（18）的通孔，所述下夹块（16）的自由端安置于竖向活动板（9）顶部的槽型区间（14）内，所述上夹块（15）自由端的上表面与夹紧气缸（8）伸缩杆的端部抵靠在一起。
　　2.根据权利要求1所述的一种金刚石锯片焊接对中定位装置，其特征在于：所述夹紧块（7）具体由上夹块（15）、下夹块（16）以及一个连接销组成，所述下夹块（16）的铰接端对称设置有两个连接板（17），所述连接板（17）的顶端与上夹块（15）的铰接端对应设有销孔，上下夹块通过连接销与销孔的配合实现铰接。
　　3.根据权利要求1所述的一种金刚石锯片焊接对中定位装置，其特征在于：所述上夹块（15）的长度大于下夹块（16）的长度。
　　4.根据权利要求1所述的一种金刚石锯片焊接对中定位装置，其特征在于：所述通孔位于上夹块（15）与下夹块（16）之间靠近铰接端的位置。
　　5.根据权利要求1所述的一种金刚石锯片焊接对中定位装置，其特征在于：所述的上夹块（15）与下夹块（16）之间安置有弹簧（20），所述弹簧（20）位于下夹块（16）的自由端。
　　6.根据权利要求1所述的一种金刚石锯片焊接对中定位装置，其特征在于：所述的夹紧气缸（8）可用夹紧螺栓进行替换，此时，夹紧螺栓螺旋固定在安装板（10）上，夹紧螺栓的下端部抵靠着上夹块（15）自由端的上表面。
　　7.根据权利要求1所述的一种金刚石锯片焊接对中定位装置，其特征在于：所述锯片对中夹持机构（3）为手指气缸。
　　8.根据权利要求1所述的一种金刚石锯片焊接对中定位装置，其特征在于：所述的对中机构中还包括对中升降气缸，所述对中升降气缸安置于锯片基体的固定安装台架（6）上，具体用于将锯片基体（5）推升至对中位置。
