　　申请号：201380078973.0
　　申请人：哈里伯顿能源服务公司
　　发明人：J·S·伯德 陈世林

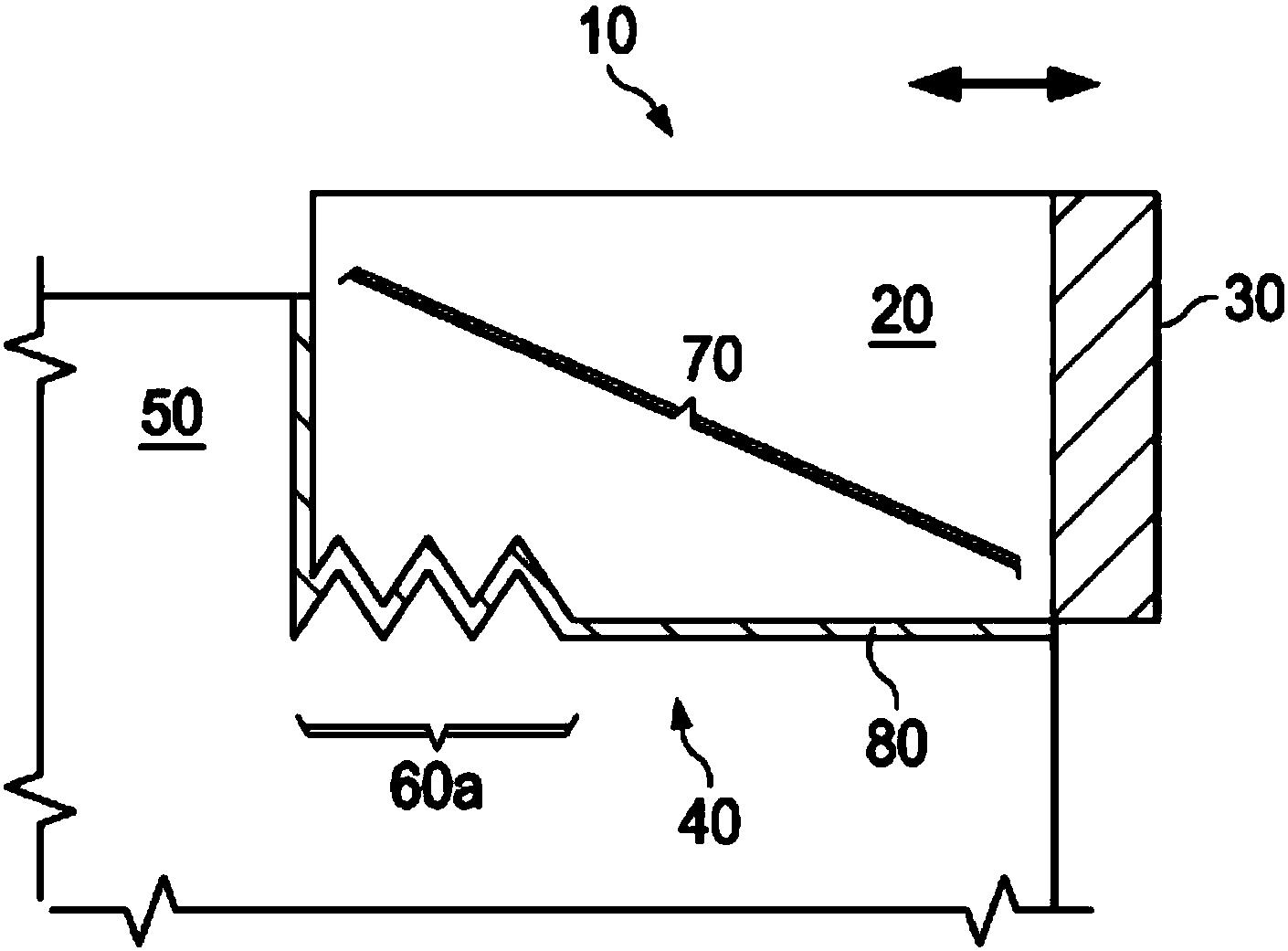

　　摘要：本公开涉及一种包括PCD元件的工业装置，所述PCD元件位于所述工业装置的凹部中。所述PCD元件和所述凹部可以包括对齐的机械锁。所述装置还可以包括沿着所述PCD元件与所述凹部之间的接口的至少一部分定位的铜焊材料。在更加特定的实施方案中，所述工业装置可以是钻地钻头，诸如固定刀具钻头，并且所述PCD元件可以是PCD刀具。在特定实施方案中，所述机械锁可以包括：位于所述PCD元件的端部处和所述凹部的端壁中的至少一个脊；沿着所述PCD元件的侧边和在所述凹部的侧壁中定位的至少一个脊；或所述凹部的至少一个上壁。 　　主权利要求：1.一种钻地钻头，其包括：位于钻地钻头的凹部中的聚晶金刚石(PCD)刀具，所述PCD刀具和凹部包括对齐的机械锁，所述机械锁包括位于所述PCD刀具的端部处和所述凹部的端壁中的至少一个脊；以及铜焊材料，其沿着所述PCD刀具与所述凹部之间的接口的至少一部分定位。
　　2.如权利要求1所述的钻头，其中所述机械锁包括位于所述PCD元件的所述端部处和所述凹部的所述端壁中的一系列脊。
　　3.如权利要求2所述的钻头，其中所述脊包括平行脊。
　　4.如权利要求2所述的钻头，其中所述脊包括同心环。
　　5.如权利要求1所述的钻头，其中所述铜焊材料基本上沿着全部的所述接口定位。
　　6.如权利要求1所述的钻头，其中所述铜焊材料基本上沿着全部的所述机械锁定位。
　　7.如权利要求1所述的钻头，其中所述机械锁在所述PCD刀具与所述凹部之间沿着所述PCD刀具与所述凹部之间的所述接口的至少一部分保持均匀间隙
　　8.如权利要求1所述的钻头，其中所述铜焊材料包括与镍(Ni)、铜(Cu)或银(Ag)成合金的锰(Mn)、铝(Al)、磷(P)、硅(Si)或锌(Zn)。
　　9.如权利要求1所述的钻头，其中所述钻地钻头包括固定刀具钻头。
　　10.一种钻地钻头，其包括：位于钻地钻头的凹部中的聚晶金刚石(PCD)刀具，所述PCD刀具和所述凹部包括对齐的机械锁，所述机械锁包括沿着所述PCD刀具的侧边和在所述凹部的侧壁中定位的至少一个脊；以及铜焊材料，其沿着所述PCD刀具与所述凹部之间的接口的至少一部分定位。
　　11.如权利要求10所述的钻头，其中所述机械锁包括沿着所述PCD刀具的侧边和处于所述凹部的侧壁中的一系列脊。
　　12.如权利要求10所述的钻头，其中所述铜焊材料基本上沿着全部的所述接口定位。
　　13.如权利要求10所述的钻头，其中所述铜焊材料基本上沿着全部的所述机械锁定位。
　　14.如权利要求10所述的钻头，其中所述机械锁在所述PCD刀具与所述凹部之间沿着所述PCD刀具与所述凹部之间的所述接口的至少一部分保持均匀间隙
　　15.如权利要求10所述的钻头，其中所述铜焊材料包括与镍(Ni)、铜(Cu)或银(Ag)成合金的锰(Mn)、铝(Al)、磷(P)、硅(Si)或锌(Zn)。
　　16.如权利要求10所述的钻头，其中所述钻地钻头包括固定刀具钻头。
　　17.一种钻地钻头，其包括：位于钻地钻头的凹部中的聚晶金刚石(PCD)刀具，所述PCD刀具和所述凹部包括对齐的机械锁，所述机械锁包括所述凹部的至少一个上壁；以及铜焊材料，其沿着所述PCD刀具与所述凹部之间的接口的至少一部分定位。
　　18.如权利要求17所述的钻头，其中所述铜焊材料基本上沿着全部的所述接口定位。
　　19.如权利要求17所述的钻头，其中所述铜焊材料基本上沿着全部的所述机械锁定位。
　　20.如权利要求17所述的钻头，其中所述机械锁在所述PCD刀具与所述凹部之间沿着所述PCD刀具与所述凹部之间的所述接口的至少一部分保持均匀间隙
　　21.如权利要求17所述的钻头，其中所述铜焊材料包括与镍(Ni)、铜(Cu)或银(Ag)成合金的锰(Mn)、铝(Al)、磷(P)、硅(Si)或锌(Zn)。
　　22.如权利要求17所述的钻头，其中所述钻地钻头包括固定刀具钻头。
