摘要 申请号:201520679196.1申请人:杭州和源精密工具有限公司摘要:降噪金刚石锯片,包括带有安装孔的锯片基体和锯齿刀头,所述的锯片基体的外缘周向设有锯齿,所述锯齿的迎向切削的...
申请号:201520679196.1
申请人:杭州和源精密工具有限公司
摘要:

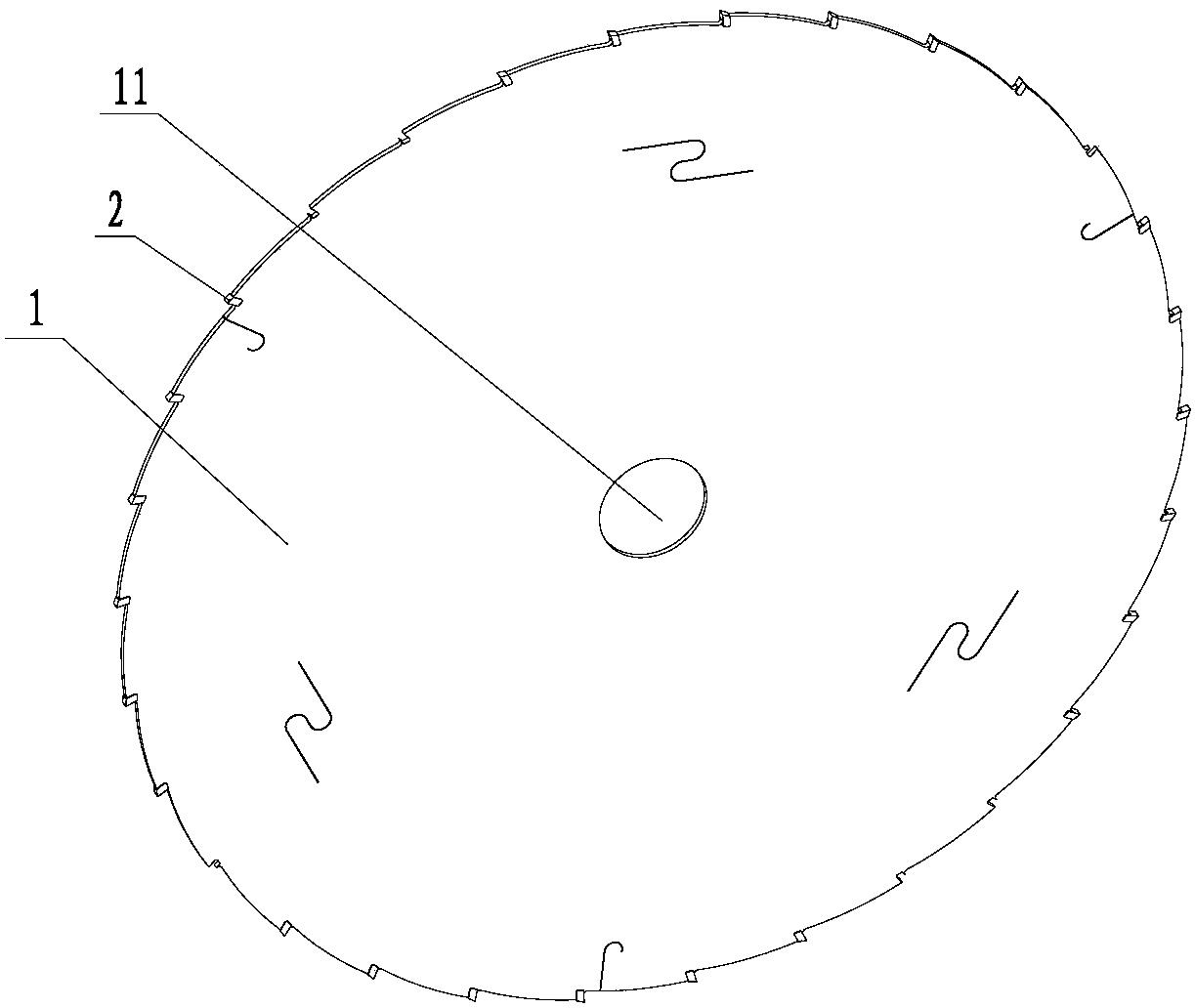

降噪金刚石锯片,包括带有安装孔的锯片基体和锯齿刀头,所述的锯片基体的外缘周向设有锯齿,所述锯齿的迎向切削的方向的齿座上安装锯齿刀头,所述的锯齿的齿背的一端与锯齿刀头的后刀面贴合,齿背的另一端连有用于贴合在相邻锯齿刀头前刀面的齿室,所述的齿背为上凸圆弧段,所述的齿室为下凹圆弧段,所述的齿背与所述的齿室一体成型;所述的齿背所在基圆的直径大于所述的齿室所在基圆的直径。本实用新型的有益效果是:1)降噪:由于锯片在高速旋转使用中齿部的齿室中形成空气涡旋,造成较大噪音,采用圆滑大圆弧过渡齿背和齿底小圆弧齿室结构,能有效减小锯片旋转中形成的空气涡旋,从而减小噪音;2)降低成本。
主权利要求:1.降噪
金刚石锯片,包括带有安装孔的锯片基体和锯齿刀头,所述的锯片基体的外缘周向设有锯齿,所述锯齿的迎向切削的方向的齿座上安装锯齿刀头,其特征在于:所述的锯齿的齿背的一端与锯齿刀头的后刀面贴合,齿背的另一端连有用于贴合在相邻锯齿刀头前刀面的齿室,所述的齿背为上凸圆弧段,所述的齿室为下凹圆弧段,所述的齿背与所述的齿室一体成型;所述的齿背所在基圆的直径大于所述的齿室所在基圆的直径。
2.如权利要求1所述的降噪金刚石锯片,其特征在于:所述的 锯齿刀头焊接在所述的齿座上。
3.如权利要求1所述的降噪金刚石锯片,其特征在于:齿座用 于贴合锯齿刀头的贴合面与齿座的底面夹角α为锐角。
4.如权利要求3所述的降噪金刚石锯片,其特征在于:夹角α 的取值范围60≤α≤80。
