　　申请号：201520547876.8
　　申请人：江苏扬碟钻石工具有限公司
　　发明人：唐健

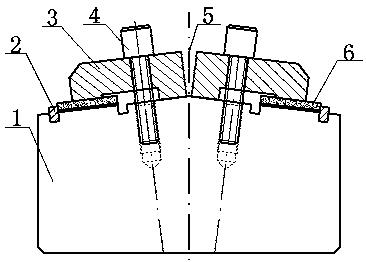

　　摘要：本实用新型涉及一种金刚石支撑用PCD片胶粘工装包括底座、限位块、压板和螺栓，其中，底座上设有倒角和螺孔，底座具有对称倾斜面，对称倾斜面由外向内依次设有一级凹槽、胶粘平台、二级凹槽和固定平台，限位块置于一级凹槽内，压板包括水平板、长侧板和短侧板，长侧板与短侧板分别与水平板两端垂直连接，压板上设有螺孔和倒角，压板的长侧板置于固定平台上，压板的短侧板与胶粘平台对应设置，螺栓与压板的螺孔和底座的螺孔配合，实现压板与底座连接；本实用新型结构简单，操作方便，可实现PCD片一次胶粘，高效可靠。 　　主权利要求：1.一种金刚石支撑用PCD片胶粘工装，其特征为，包括底座、限位块、压板和螺栓，其中，所述底座上设有倒角和螺孔，所述底座具有对称倾斜面，所述对称倾斜面由外向内依次设有一级凹槽、胶粘平台、二级凹槽和固定平台，所述限位块置于一级凹槽内，所述压板包括水平板、长侧板和短侧板，所述的长侧板与短侧板分别与水平板两端垂直连接，压板形成开口框型结构，所述压板上设有螺孔和倒角，所述压板的长侧板置于固定平台上，所述压板的短侧板与胶粘平台对应设置，所述压板的螺孔与底座的螺孔对应设置，所述螺栓与压板的螺孔和底座的螺孔配合，实现压板与底座连接。
　　2.如权利要求1所述的一种金刚石支撑用PCD片胶粘工装，其特征为，所述对称倾斜面与竖直方向的夹角θ，所述夹角θ为83°。
