申请号: 201720203643.5

申请日: 2017.03.03

申请人: 上海昌润极锐超硬材料有限公司

发明人: 温简杰; 孟庆霞

       摘要：

       本实用新型涉及一种金刚石选型盘。所述金刚石选型盘包括选型盘基体、粘接层和选型层，所述粘接层设于所述选型盘基体和选型层之间，所述选型层上设有多个凹坑，所述选型层由软性防静电耐磨材料制得。所述金刚石选型盘在选型盘基体通过粘接层特别设有选型层，结构简单，在用于金刚石选型时效率高，尤其在分选尖晶金刚石时选型效率比使用选型盘的选型效率提高2倍，选出的尖晶金刚石质量提升50‑60%，选型盘面的使用寿命提高30‑40%，实现产品质量的提升、选型效率的提高及生产成本的降低。

       主权利要求:

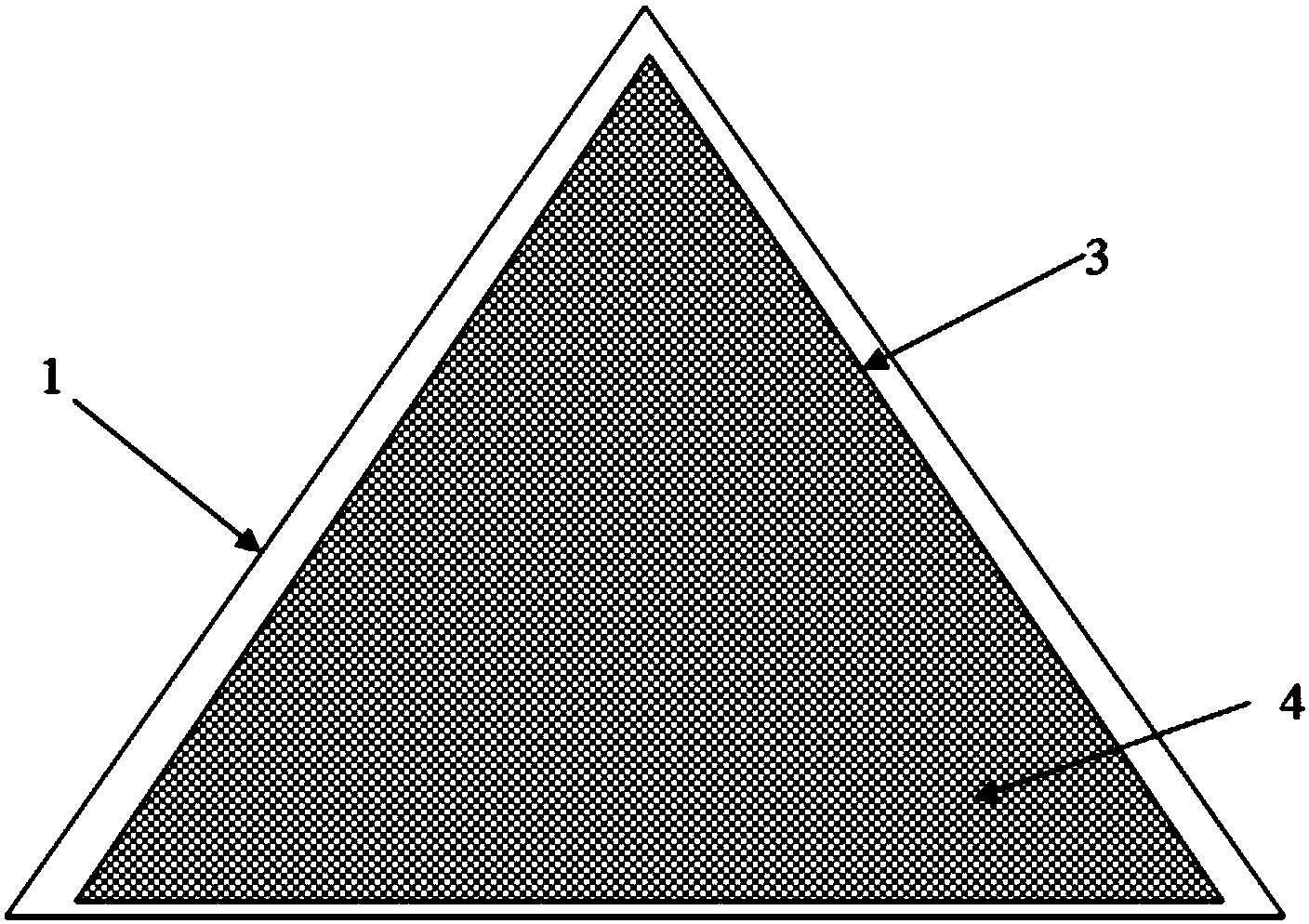

       一种金刚石选型盘，其特征在于，包括选型盘基体(1)、粘接层(2)和选型层(3)，所述粘接层(2)设于所述选型盘基体(1)和选型层(3)之间，所述选型层(3)上设有多个凹坑(4)，所述选型层(3)由PVC材料或橡胶材料制得，所述凹坑(4)的形状选自正三角椎体、菱形椎体和方形柱体中的一种或多种。
